Schuifhekaandrijvingen GIGAslide

Betrouwbare en krachtige schuifpoortbediening voor grote industriële poorten.

GIGAslide

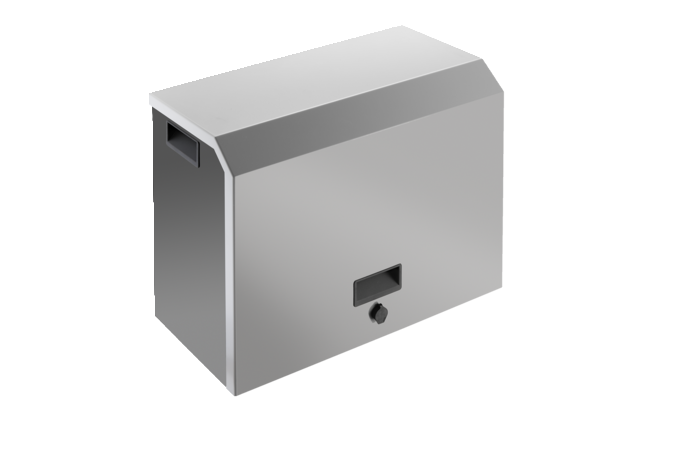

De schuifpoortaandrijving voor zware poorten

GIGAslide van SOMMER – de krachtige schuifpoortaandrijving voor grote poorten in particuliere en industriële toepassingen tot 1.800 kg gewicht en 18 m loopweg, ideaal voor de hoogste eisen op het gebied van veiligheid en comfort.

Technische gegevens

	GIGAslide 1800
Max. vleugelgewicht	1.800 kg
Max. loopweg	18.000 mm
Max. snelheid	240 mm/s
Maximumkoppel	120 Nm
Stroomverbruik in stand-by	13 W
Nominaal spanningsbereik 1	220-240 V
Nominale frequentie	50-60 Hz
Temperatuur min.	-25 °C
Temperatuur max.	65 °C
Beschermingsgraad	IP44
Radiosysteem	SOMloq2
Radiofrequentie	868,95 MHz
Geheugenplaatsen	40

GIGAslide 1800

18.000 mm Max. loopweg
1.800 kg Max. vleugelgewicht
240 mm/s Max. snelheid

Productvoordelen

Automatisch Besturingssysteem GIGAcontrol A

Bedieningselementen, aansluitklemmen en essentiële bedieningselementen zijn gemakkelijk toegankelijk
Het bedieningsdisplay is gemakkelijk af te lezen
Comfortabele werkhoogte bij het aansluiten

Verstelbare Aandrijfas

Tandwielhoogte verstelbaar via stelschroef en draaipunt
Verstelbereik 30 mm
Tandwielhoogte 130 mm (+/- 15mm)
Tandwielafstand in 4 stappen verstelbaar (40 mm/ 46,7 mm/ 53,3 mm/ 60 mm)

Handgreep

Handgrepen aan de zijkant van de schuifpoortbediening vergemakkelijken het transport en de hantering op de bouwplaats.

Kabelinlaat in de basis

Kabelinlaat Ø 105 mm
Ruimte voor royale kabelgeleiding binnenin de behuizing

Flexibele Verstelbare Vergrendelingsbeveiliging

In hoogte verstelbare interventiebescherming
Afstand van interventiebescherming evenwijdig aan de asafstand in 4 niveaus instelbaar.

Eenvoudige Demontage

Het demonteren van de motorunit, inclusief de motorbeugel, as en tandwiel, is mogelijk, met een grote opening aan de achterkant voor het doorlaten van het tandwiel.

Meer comfort & veiligheid door ons radiosysteem

Kom meer te weten

Verbindingsmogelijkheden
GIGAcontrol A

Externe bedieningseenheid (Openen/Stoppen/Sluiten, impulsbediening)
2 x Veiligheidscontactstrip 8k2 "Configureerbaar"
2 x Veiligheidscontactstrip OSE "Configureerbaar"
1 x 4-draads fotocel "Configureerbaar"
1 x 2-draads fotocel "Configureerbaar"
1 x Noodstop (veiligheidscircuit)
3 x vrij programmeerbare relais (potentiaalvrij)
Slot voor inductieve lusmodule
Slot voor verkeerslichtmodule
Slot voor draadloze ontvanger SOMup4 S2

Functies van GIGAcontrol A

Bedrijfsmodus:
- Puls OPEN / Puls SLUITEN
- Puls OPEN / Dodemans SLUITEN
- Dodemans OPEN / SLUITEN
- Puls OPEN / SLUITEN
- Naderend Verkeer
Gedeeltelijke Opening:
- Uitgeschakeld
- Ingeschakeld
Automatische Benadering:
- Automatisch sluiten
- Automatisch openen
- Inkorting OHZ (Openingstijd Vasthouden)
Verkeerslichtbesturing:
- Voortijdige waarschuwingstijd voor poort OPEN
- Openhoudtijd
- Voortijdige waarschuwingstijd voor poort SLUITEN
- Klaringstijd
