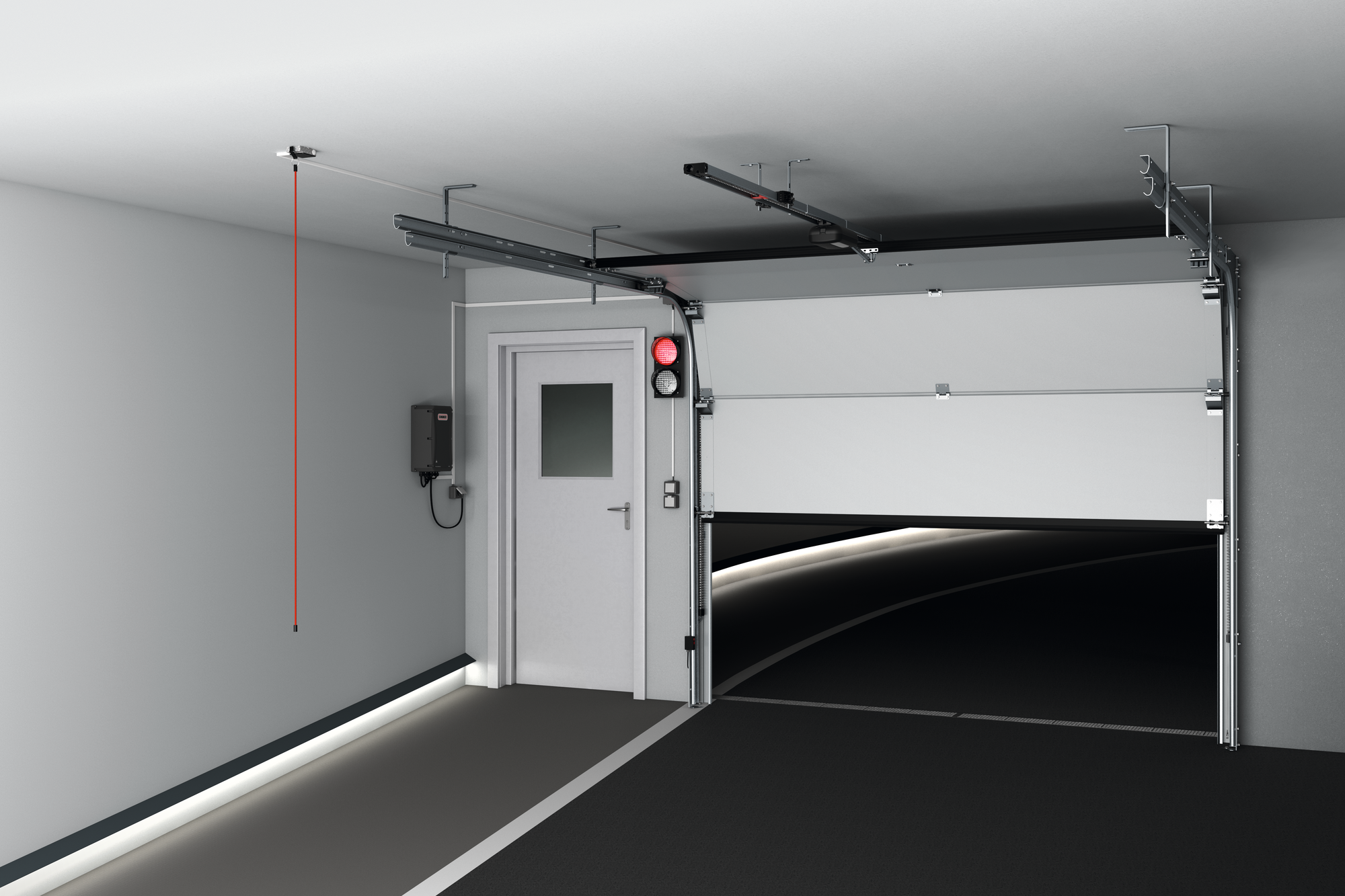

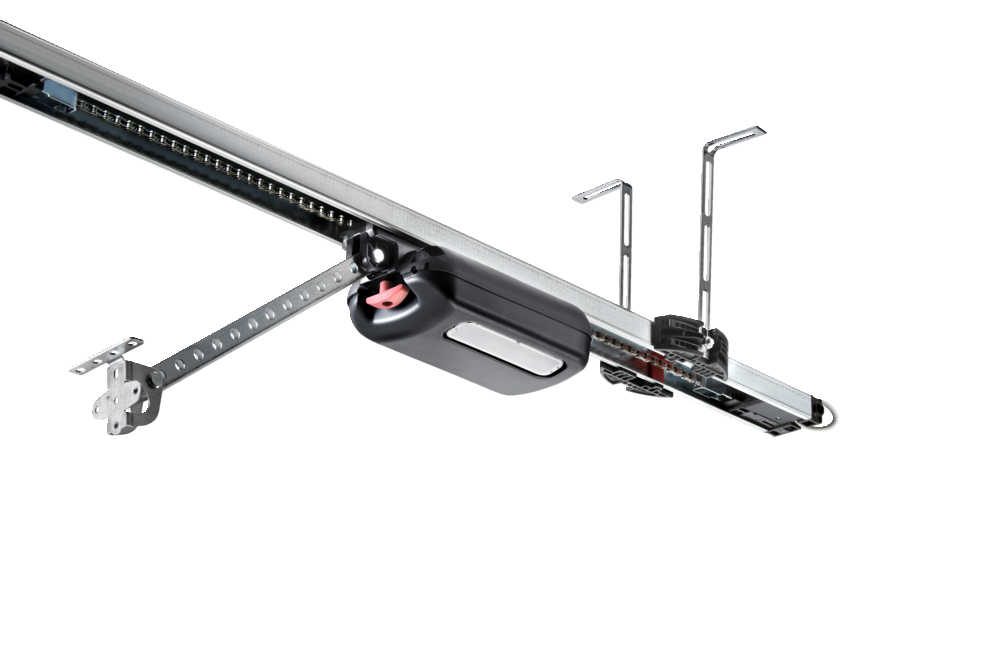

Tiefgaragentorantrieb SOMMER tiga / tiga+
tiga / tiga+
Tief- und Sammelgaragentorantriebe von SOMMER
Die Tiefgaragentorantriebe SOMMER tiga / tiga+ sind extrem robust und für den Dauerbetrieb in Sammel- und Tiefgaragen optimiert – mit verschlüsseltem Funksystem (SOMloq2), separater Steuerung, wartungsfreier Technik und Notstromversorgung, damit das Tor auch bei Stromausfall zuverlässig funktioniert.
Anschlüsse
| S 9060 tiga | SOMMER tiga+ | |
|---|---|---|
| Wandsteuerung | ||
| Steckplatz Akkupack | ||
| Steckplatz Relay/Output OC | – | |
| Anschluss Taster (Anforderungsseite innen) | ||
| Anschluss Taster (Anforderungsseite außen) | ||
| Anschluss Warnlicht | 24 V, max. 3 W | 24 V, max. 3 W |
| Anschluss Lichtschranke 2-/4-Draht, Tor ZU, DC 24 V | ||
| Anschluss Lichtschranke 4-Draht, Tor AUF, DC 24 V | – | |
| Anschluss OSE/8k2 (Tor ZU) | – | |
| Anschluss OSE/8k2 (Tor AUF) | – | |
| Anschluss Rot-Ampel, innen/außen, 24 V / 7 W | ||
| Anschluss Rot-Grün-Ampel, innen/außen, 24 V / 7 W | – | |
| Steckplatz Memo tiga | ||
| Anschluss Multifunktionsrelais MUFU1 | ||
| Anschluss Multifunktionsrelais MUFU2 | – | |
| Anschluss Safety (z. B. für Not-Halt) | ||
| Anschluss Alarm (potentialfreier Schließerkontakt einer Brandmeldeanlage) | – | |
| Anschluss Zeitschaltuhrkontakt (Anforderungsseite innen) | – | |
| Anschluss Zeitschaltuhrkontakt (Anforderungsseite außen) | – | |
| Anschluss Induktionsschleife (potentialfreier Kontakt von separater Auswerteeinheit) | – | |
| DC-Ausgang | DC 24 V, 100 mA | DC 24 V, 300 mA |
Produktvorteile
Qualität
- universeller Antrieb für Sektionaltore, Deckenlauftore, Schwingtore, Kipptore und Rundum-/Seitensektionaltore
- Kette:
- hochwertige, feststehende Kette (galvanisch vernickelt)
- verschleiß- und wartungsfrei, über Federn vorgespannt, mit hoher Zugfestigkeit
- integrierte LED-Technologie: langlebige, stromsparende und effiziente Beleuchtung
- energiesparend: <1 Watt Standby
- Made in Germany
Sicherheit
- Motor mit hoher Selbsthemmung und aktivem Gegendruck in jeder Position bei einem Einbruchsversuch
- Anschlussmöglichkeit für Akkupack zum Notbetrieb bei Stromausfall
- Optionaler Verriegelungsmagnet Lock für einen zusätzlichen Einbruchschutz. Verriegelt in jeder Position, auch bei Lüftungsfunktion, Teilöffnung und Endlage Tor AUF
- durch die integrierte Notentriegelung kann der Laufwagen an jeder Position ein- und ausgekuppelt werden
- bidirektionales, sicheres Funksystem SOMloq2 dank 128-bit-AES-Verschlüsselung
- zertifizierte Begrenzung der Schließkräfte nach EN 12453 durch elektronische Motorüberwachung (ift Rosenheim geprüft)
Vielseitigkeit
- Zahlreiches Zubehör zur Erweiterung, wie zum Beispiel die Speichererweiterung Memo, die die Funkspeicherplätze auf 450 Stück erweitert, oder der Bewegungsmelder Motion.
- zusätzliche Anschlussmöglichkeiten direkt am Laufwagen (Schlupftürkontakt und Sicherheitskontaktleiste OSE oder 8k2)
- universelle Stromzuführung an der Laufschiene (variabel von vorne oder von hinten)
- herausnehmbarer Laufwagen ohne Demontage der Laufschiene
- kurze Verkabelungswege bei Wandmontage für externes Zubehör (Lichtschranke, Warnlicht, externe Taster …)
- Laufschiene
- Laufschieneneinheit (Grundausstattung) öffnet Sektionaltore bis zu einer Höhe von 2.500 mm, Schwingtore bis zu 2.750 mm Höhe
- Mit einer Schienenverlängerung lassen sich auch höhere Tore öffnen.
- montagefreundliche und variable Deckenaufhängung
Flexibilität
- separates Steuerungsgehäuse für die Montage an der Wand
- während der Installation der Steuerung wird die Durchfahrt nicht behindert
- automatischer Zulauf
Intelligenz
- automatischer Lernvorgang: selbstlernende Kraftkurve mit kontinuierlicher Anpassung z. B. Sommer-/Winterbetrieb
- optimierte Geschwindigkeitsprofile für schnelles Öffnen und sicheres Schließen
- Sichere Einheit aus Tor und Antrieb gemäß Tornormen mit über 3.000 zertifizierten Tor-Antrieb-Kombinationen. Die aktuelle Referenzliste finden Sie hier: www.som4.me/cgdo.
- automatische Kalibrierung des Torlaufs durch direkte Eingabe der gemessenen Betriebskräfte
- vorwählbare Tortypen über DIP-Schalter
- aktives Bremsen bei ziehenden Toren
- zahlreiche Einstell- und Abfragemöglichkeiten über SOMlink S2:
- Service-Interface für Antriebe und Funkempfänger mit Funksystem SOMloq2
- Hilfe zur Inbetriebnahme, z. B. Sender löschen oder Geschwindigkeiten anpassen
- Parametrieren des Antriebs oder Funkempfängers, z. B. Beleuchtungsdauer ändern
- Auslesen, speichern und laden von Anlagendaten
- Visualisierung von Kraftkurven
- programmierbarer Serviceintervall
- Ereignisspeicher als Hilfe bei einem Servicefall
- Vorwarnzeit für „Öffnen“ und „Schließen“ separat einstellbar.
- Offenhaltezeit
- Räumzeit
- Zyklenzähler auslesbar
- und vieles mehr
- getriebeschonender Soft-Start und Soft-Stop
- automatische Endlagen-Erkennung in Tor ZU beim Einlernen, der Schließdruck kann auch individuell an die baulichen Gegebenheiten angepasst werden
- Serielle Schnittstelle für das Delta Dore X3D-Modul oder HomeLink Funkempfängermodul
Service – Wartung
- SOMlink S2 - Service
- Langzeit-Ereignisspeicher
- Wartungsintervalle programmierbar
- herausnehmbarer Laufwagen ohne Demontage der Laufschiene
- galvanisierte, vernickelte und hochwertige Kette: kein Verschleiß, kein Ölen und kein Nachspannen der Kette nötig
- sauber: kein Öl oder Fett in Verwendung dein Auto und das Tor werden nicht verschmutzt
Separate Steuerungsgehäuse
- steckbare Zugfederklemmen für einfaches Handling im Servicefall
- alle Eingänge sind mit Zustands-LEDs ausgestattet
- jeweils eine Anschlussmöglichkeit für einen Taster für Anforderungsseite Innen/Außen
- Steckplatz für Konfigurationsspeicher Memo tiga (Speichert z.B. die Daten von Relais und beinhaltet einen Ereignisspeicher). Bereits vormontiert.

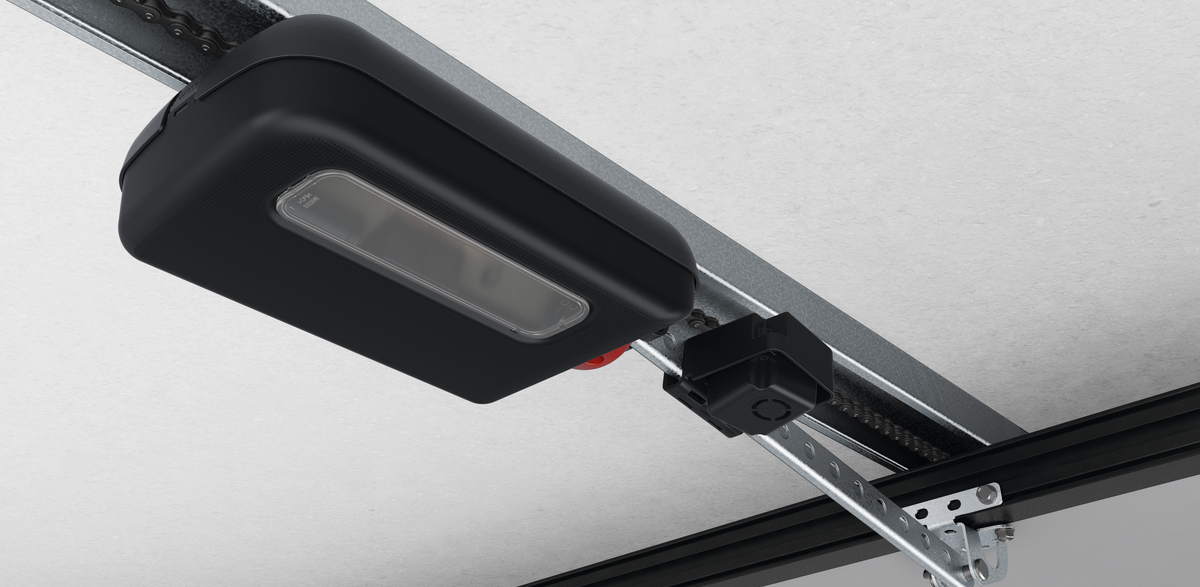

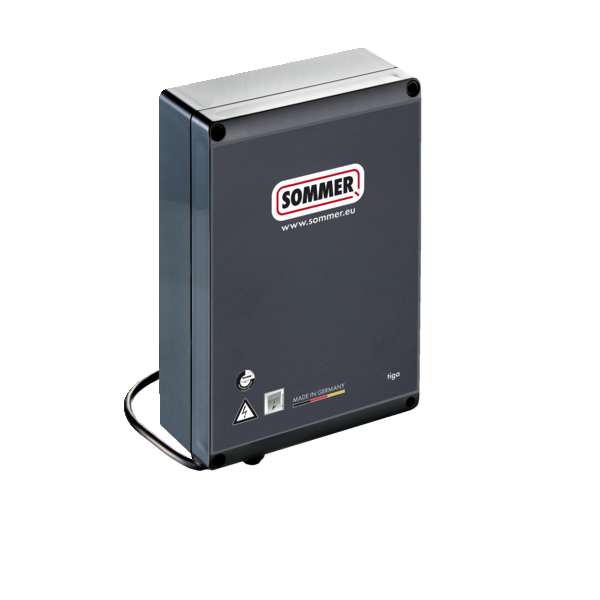

SOMMER tiga
Technische Daten
| S 9060 tiga | S 9080 tiga | S 9110 tiga | |
|---|---|---|---|
| Max. Zug- und Druckkraft | 600 N | 800 N | 1.100 N |
| Max. Torbreite/Torhöhe Sektionaltor | 4.500 mm / 2.500 mm | 6.000 mm / 2.500 mm | 8.000 mm / 2.500 mm |
| Max. Torbreite/Torhöhe Schwingtor | 4.500 mm / 2.750 mm | 6.000 mm / 2.750 mm | 8.000 mm / 2.750 mm |
| Max. Torbreite/Torhöhe Kipptor | 4.500 mm / 2.050 mm | 6.000 mm / 2.050 mm | 8.000 mm / 2.050 mm |
| Max. Torbreite/Torhöhe Seitensektionaltor/Rundumtor | 2.500 mm / 2.500 mm | 2.500 mm / 2.750 mm | 2.500 mm / 3.000 mm |
| Bewegungshub (Standard) | 2.750 mm | 2.750 mm | 2.750 mm |
| Max. Bewegungshub verlängert | 4.900 mm / 2× Verlängerungen (1.096 mm) | 6.000 mm / 3× Verlängerungen (1.096 mm) | 7.100 mm / 4× Verlängerungen (1.096 mm) |
| Max. Torgewicht | 120 kg | 160 kg | 200 kg |
| Max. Laufgeschwindigkeit | 240 mm/s | 210 mm/s | 180 mm/s |
| Leistungsaufnahme (Standby) | 0,98 W | 0,98 W | 0,98 W |
| Einschaltdauer | ED 40% S3 | ED 40% S3 | ED 40% S3 |
| Anzahl der Funkspeicherplätze | 40 | 40 | 40 |
| Max. empfohlene Stellplatzanzahl | 30 | 50 | 30 |
Vorteile der Steuerung
- mit steckbaren Federzugklemmen für einfaches Handling im Servicefall
- alle Eingänge sind mit Zustands-LEDs ausgestattet
- jeweils eine Anschlussmöglichkeit für einen Taster für Anforderungsseite innen und außen
- Anschlussmöglichkeit für ein Warnlicht 24 V / 3 W
- Steckplatz für Konfigurationsspeicher Memo tiga (Speichert z. B. die Daten von Relais und beinhaltet einen Ereignisspeicher) Dieser ist werkseitig bereits montiert.
- ein Anschluss „Safety“ (z. B. für Not-Halt)
- Steckplatz für Zusatzrelais Relay
- Anschlussmöglichkeit einer Lichtschranke 2/4-Draht oder einer Zargenlichtschranke 2-Draht in Richtung Tor ZU
- jeweils eine Anschlussmöglichkeit einer Rot-Ampel (24 V/7 W) für Anforderungsseite innen und außen
- Anschlussmöglichkeit für ein potentialfreies Multifunktionsrelais. Über SOMlink S2 können für das Multifunktionsrelais bis zu zehn Konfigurationen eingestellt werden.
- DC 24 V, 100 mA Ausgang
SOMMER tiga+
Technische Daten
| S 9060 tiga | S 9080 tiga | S 9110 tiga | |
|---|---|---|---|
| Max. Zug- und Druckkraft | 600 N | 800 N | 1.100 N |
| Max. Torbreite/Torhöhe Sektionaltor | 4.500 mm / 2.500 mm | 6.000 mm / 2.500 mm | 8.000 mm / 2.500 mm |
| Max. Torbreite/Torhöhe Schwingtor | 4.500 mm / 2.750 mm | 6.000 mm / 2.750 mm | 8.000 mm / 2.750 mm |
| Max. Torbreite/Torhöhe Kipptor | 4.500 mm / 2.050 mm | 6.000 mm / 2.050 mm | 8.000 mm / 2.050 mm |
| Max. Torbreite/Torhöhe Seitensektionaltor/Rundumtor | 2.500 mm / 2.500 mm | 2.500 mm / 2.750 mm | 2.500 mm / 3.000 mm |
| Bewegungshub (Standard) | 2.750 mm | 2.750 mm | 2.750 mm |
| Max. Bewegungshub verlängert |
4.900 mm 2× Verlängerungen (1.096 mm) |
6.000 mm 3× Verlängerungen (1.096 mm) |
7.100 mm 4× Verlängerungen (1.096 mm) |
| Torgewicht max. | 120 kg | 160 kg | 200 kg |
| Max. Laufgeschwindigkeit | 240 mm/s | 210 mm/s | 180 mm/s |
| Einschaltdauer | ED 40% S3 | ED 40% S3 | ED 40% S3 |
| Anzahl der Funkspeicherplätze | 40 | 40 | 40 |
| Max. empfohlene Stellplatzanzahl | 30 | 50 | 30 |

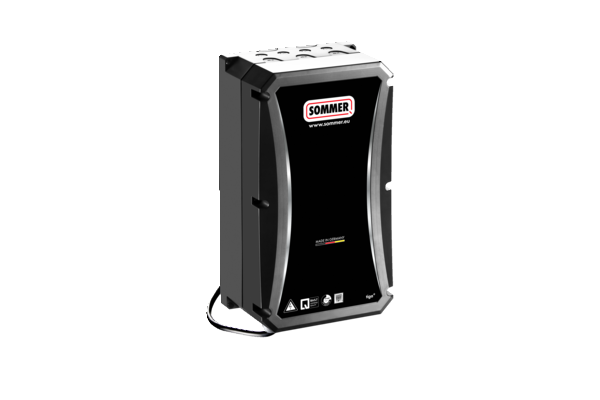

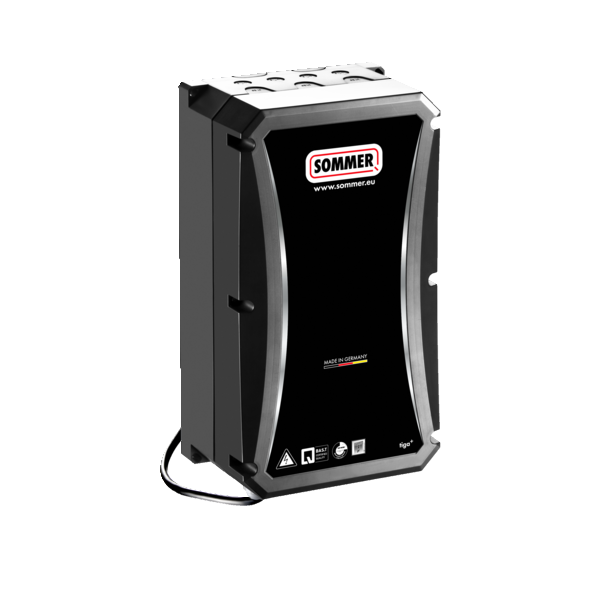

tiga+ Steuerungseinheit

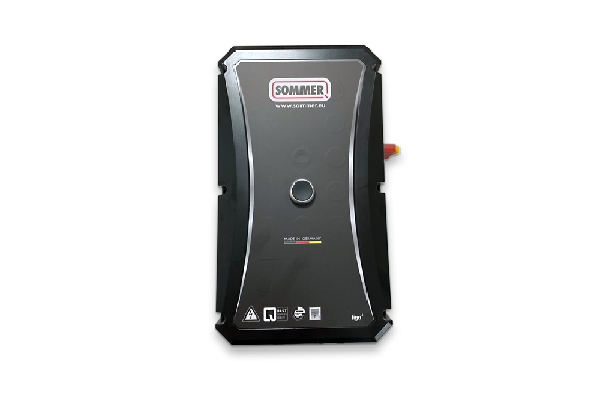

tiga+ Steuerungseinheit inkl. Taster und Hauptschalter
Vorteile der Steuerung
- mit steckbaren Federzugklemmen für einfaches Handling im Servicefall
- alle Eingänge sind mit Zustands-LEDs ausgestattet
- jeweils eine Anschlussmöglichkeit für einen Taster für Anforderungsseite innen und außen
- Anschlussmöglichkeit für ein Warnlicht 24 V / 3 W
- Steckplatz für Konfigurationsspeicher Memo tiga (Speichert z. B. die Daten von Relais und beinhaltet einen Ereignisspeicher). Dieser ist werkseitig bereits montiert.
- ein Anschluss „Safety“ (z. B. für Not-Halt)
- großes Platzangebot im Gehäuse für weitere elektronische Bauteile (Zeitschaltuhr, Treppenhausautomat …)
- Anschlussmöglichkeit einer Lichtschranke 2/4-Draht oder einer Zargenlichtschranke 2-Draht in Richtung Tor ZU und einer Lichtschranke 4-Draht in Richtung Tor AUF
- DC 24 V, 300 mA Ausgang
- Anschlussmöglichkeit einer Sicherheitskontaktleiste (OSE oder 8k2) in Richtung Tor ZU und einer Sicherheitskontaktleiste (OSE oder 8k2) in Richtung Tor AUF
- jeweils eine Anschlussmöglichkeit einer Rot- und GrünAmpel (24 V / 7 W) für Anforderungsseite innen und außen → Einbahnstraßenregelung
- Anschlussmöglichkeit für zwei potentialfreie Multifunktionsrelais. Über SOMlink S2 können pro Multifunktionsrelais bis zu zehn Konfigurationen eingestellt werden.
- Anschlussmöglichkeit eines potentialfreien Schließerkontakts einer Brandmeldeanlage
- jeweils eine Anschlussmöglichkeit für einen Zeitschaltuhrkontakt für Anforderungsseite innen und außen
- Anschlussmöglichkeit einer Induktionsschleife (potentialfreier Kontakt von separater Auswerteeinheit)

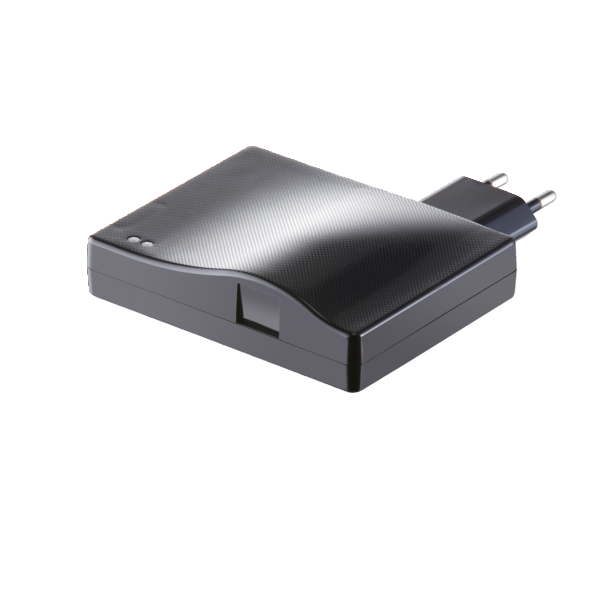

Service-Interface SOMlink S2
