Mehr Komfort & Sicherheit durch unser Funksystem
Schranken

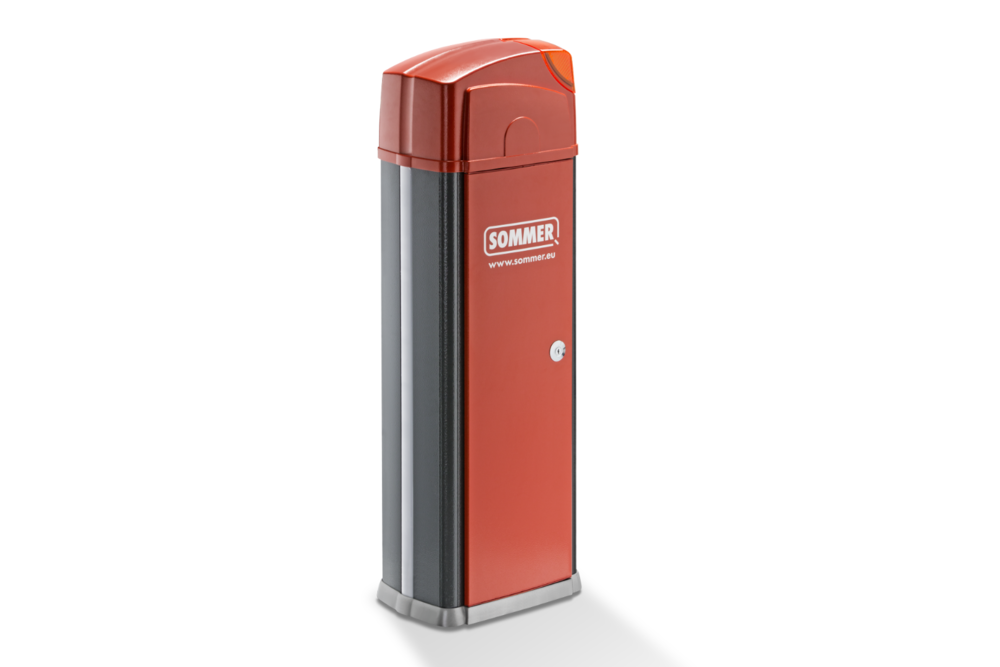

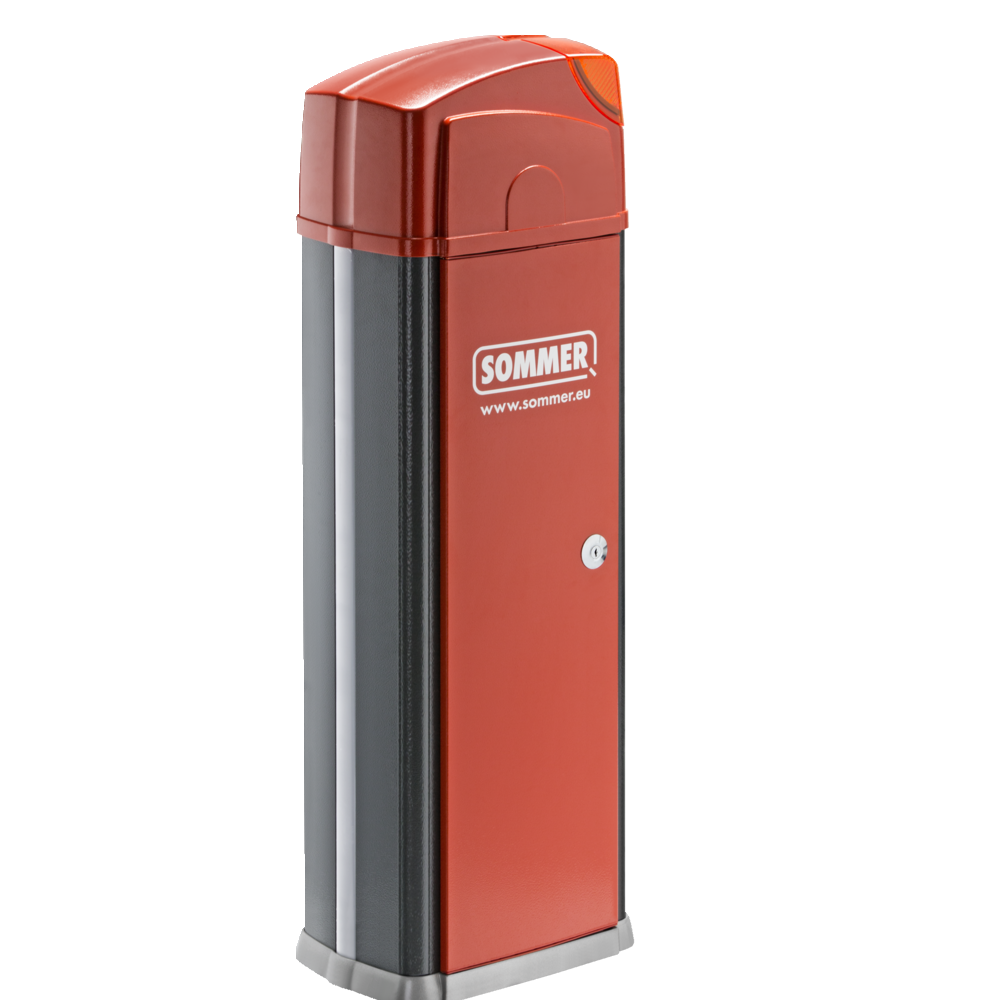

ASB-Alu
ASB-Alu
- Schranke aus Aluminium und daher leicht zu transportieren und zu installieren aufgrund des geringen Gewichts
- Integriertes Warnlicht und Statusanzeige mit deutlich sichtbarer Signalwirkung
- Bequem per Funk bedienbar dank des integrierten Funkempfängers mit bidirektionalem Funksystem SOMloq2 (FM 868,95 MHz)
- Automatische Hinderniserkennung sorgt dafür, dass die Schranke beim Auftreffen auf ein Hindernis automatisch öffnet und kein Fahrzeug eingeklemmt wird
- Schranke lässt sich in jeder Position manuell entriegeln und verriegeln (z. B. bei Stromausfall)
- Zahlreiche Anschlussmöglichkeiten für Zubehör
- Robuste, hochwertige Bauteile für lange Lebensdauer
- Vorprogrammierter 4-Befehl-Handsender Pearl Vibe mit fühlbarer Rückmeldung von Funkbefehlen durch Vibration

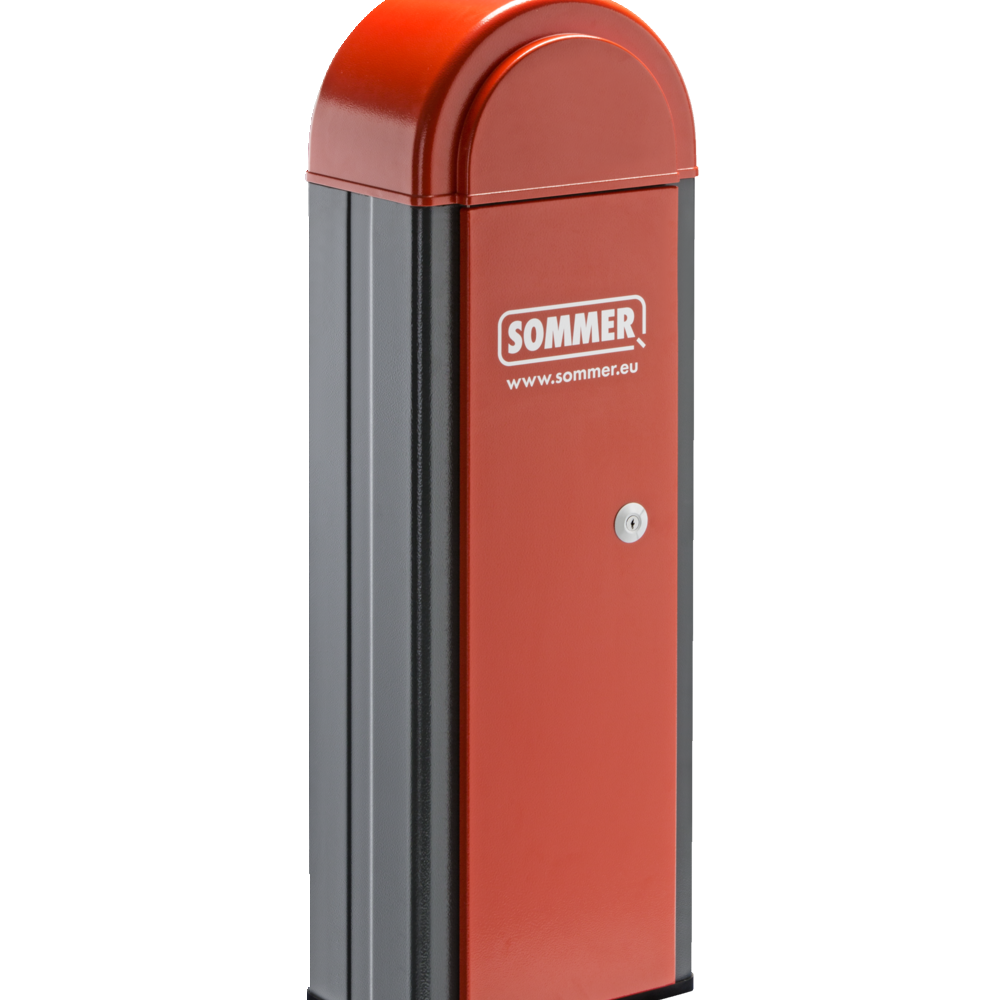

ASB-Stahl
ASB-Stahl
- Bequem per Funk bedienbar dank des integrierten Funkempfängers mit bidirektionalem Funksystem SOMloq2 (FM 868,95 MHz)
- Automatische Hinderniserkennung sorgt dafür, dass die Schranke beim Auftreffen auf ein Hindernis automatisch öffnet und kein Fahrzeug eingeklemmt wird
- Schranke lässt sich in jeder Position manuell entriegeln und verriegeln (z. B. bei Stromausfall)
- Zahlreiche Anschlussmöglichkeiten für Zubehör
- Robuste, hochwertige Bauteile für lange Lebensdauer
- Vorprogrammierter 4-Befehl-Handsender Pearl Vibe mit fühlbarer Rückmeldung von Funkbefehlen durch Vibration
Produktvorteile
Produktvorteile
Kostengünstige Montage
Dank Plug & Go ist die Montage durch Aufstellen und Anschließen erledigt.
Flexible Anpassung
Der Schrankenbaum kann vor Ort auf ein exaktes Maß gekürzt werden. So entsteht eine Maßanfertigung direkt auf der Baustelle.
Sicherheit durch Hinderniserkennung
Die Betriebskräfte der Schranken sind zertifiziert nach EN 12453. Für mehr Sicherheit sorgt die automatische Hinderniserkennung. Beim Auftreffen auf ein Hindernis öffnet sich die Schranke automatisch und verhindert so, dass Fahrzeuge eingeklemmt werden.
Anschlüsse für Sicherheitszubehör
Alle Anschlüsse für sicherheitsrelevantes Zubehör sind bereits vorhanden.
Komfort
Da die Schranken sowohl links als auch rechts schließend geliefert werden können, ist während der Montage keine Anpassung nötig.
Notentriegelung bei Stromausfall
Bei Stromausfall kann die Schranke mechanisch notentriegelt werden, um die Schranke zu öffnen oder zu schließen. Alternativ ist ein Notbetrieb über einen Akkupack möglich.
Intelligente Steuerungstechnik
Mit dem Service-Interface SOMlink S2 für Fachhändler lassen sich zusätzlich Eigenschaften und Parameter über Smartphone, Tablet oder Laptop anpassen.

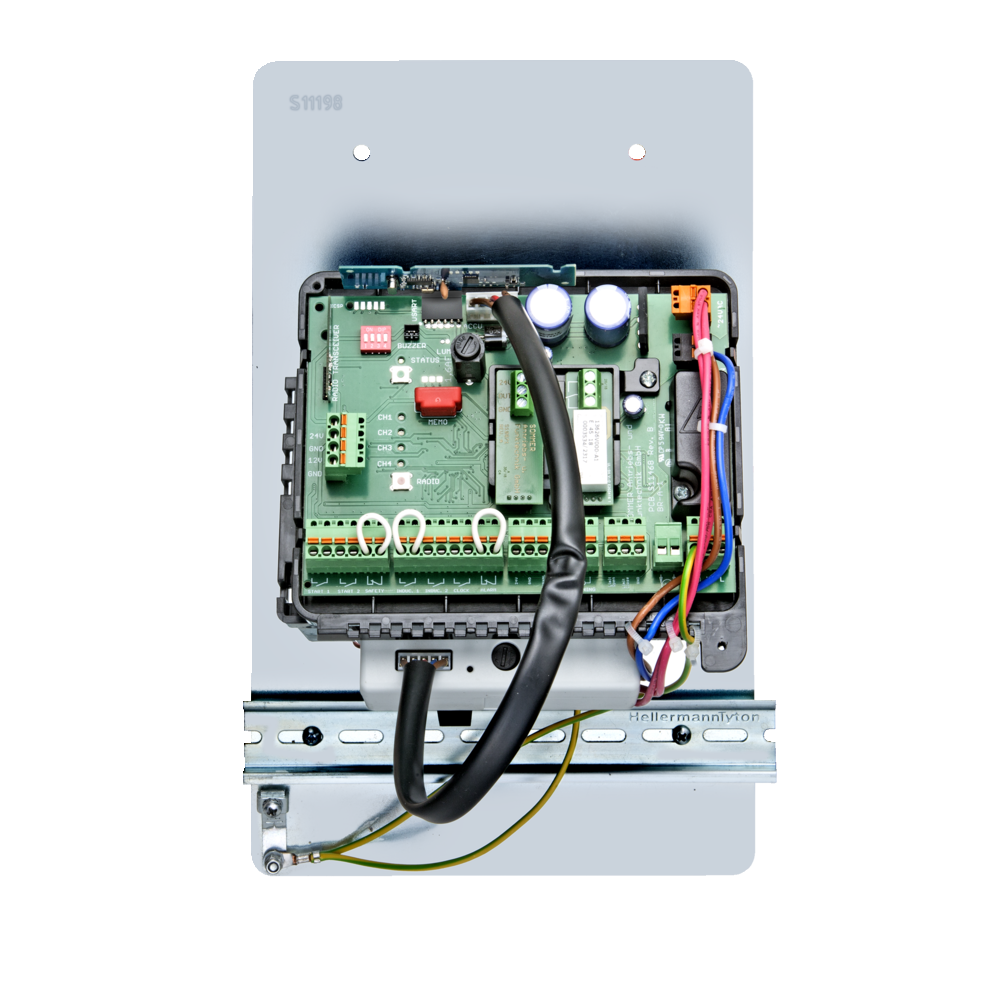

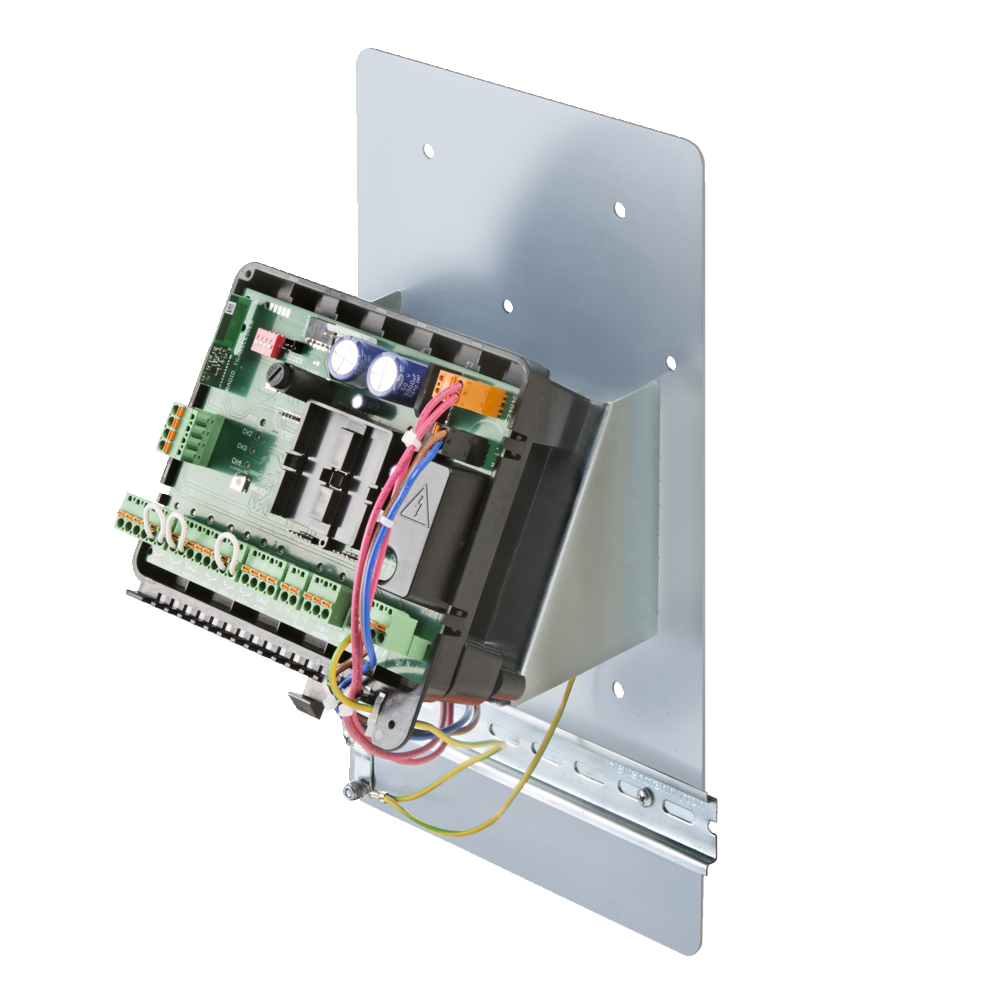

Eine Steuerung, viele Anschlussmöglichkeiten
Durch die zahlreichen Anschlussmöglichkeiten und Zubehöre, können die Schranken nach Bedarf in deinem Funktionsumfang erweitert werden.
Ein komfortabler und verwechslungssicherer Anschluss wird durch steckbare, farbige Anschlussklemmen ermöglicht. Lichtschranken und andere Sicherheitseinrichtungen werden von der Steuerung automatisch erkannt. LEDs an den Ein- und Ausgängen bieten eine visuelle Erkennung der Anschlusszustände.
Anschlussmöglichkeiten
-
Anschluss Output OC oder Relay
-
Anschlussmöglichkeit für zwei Impulstaster und Nothalt oder einen 3-fach-Taster ** Service-Interface SOMlink S2 erforderlich
-
Anschlussmöglichkeit für zwei Induktionsschleifen als Objektschutz und zur Öffnung der Schranke (potentialfreier Kontakt von separater Auswerteeinheit)
-
Anschlussmöglichkeit für einen Zeitschaltuhrkontakt oder Dauerkontakt (Schranke bleibt geöffnet, solange der Kontakt geschlossen ist)
- Anschlussmöglichkeit eines potentialfreien Öffnerkontakts einer Brandmeldeanlage
-
Anschlussmöglichkeit einer 2-Draht oder 4-Draht-Lichtschranke
-
Anschlussmöglichkeit für ein Warnlicht 24 V / 3 W
-
Anschluss Output OC oder Relay
-
Anschlussmöglichkeit zur Spannungsversorgung externer Verbraucher mit 12 V und 24 V
-
Speichererweiterung Memo
-
Akkupack für Energieversorgung bei Stromausfall
-
Der integrierte Schacht für einen Akkupack ermöglicht eine schnelle und einfache Installation.
-
Warnbuzzer
-
HomeLink Funkempfängermodul
Mit oder ohne Beleuchtung?
Schrankenbaum auswählen

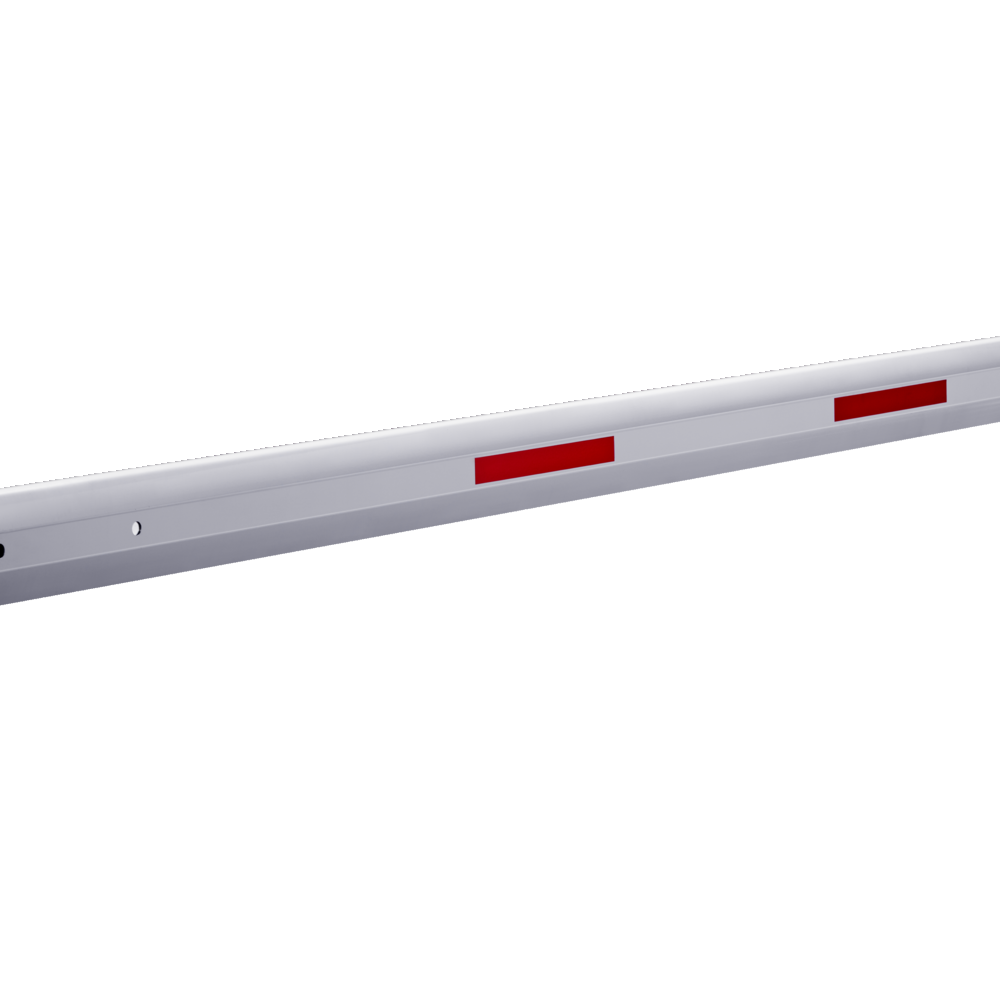

Schrankenbaum 400 / 580
- Kompatibel mit ASB Alu und ASB Stahl
- Schrankenbaumlänge mit 4 m oder 5,8 m
- Ovales Aluminiumprofil
- Querschnitt: 44 × 100 mm
- Maximale Stabilität und minimaler Widerstand gegen Windlast aufgrund der ovalen Schrankenbaumform
- Die Schrankenbaumlänge kann direkt vor Ort individuell gekürzt werden.

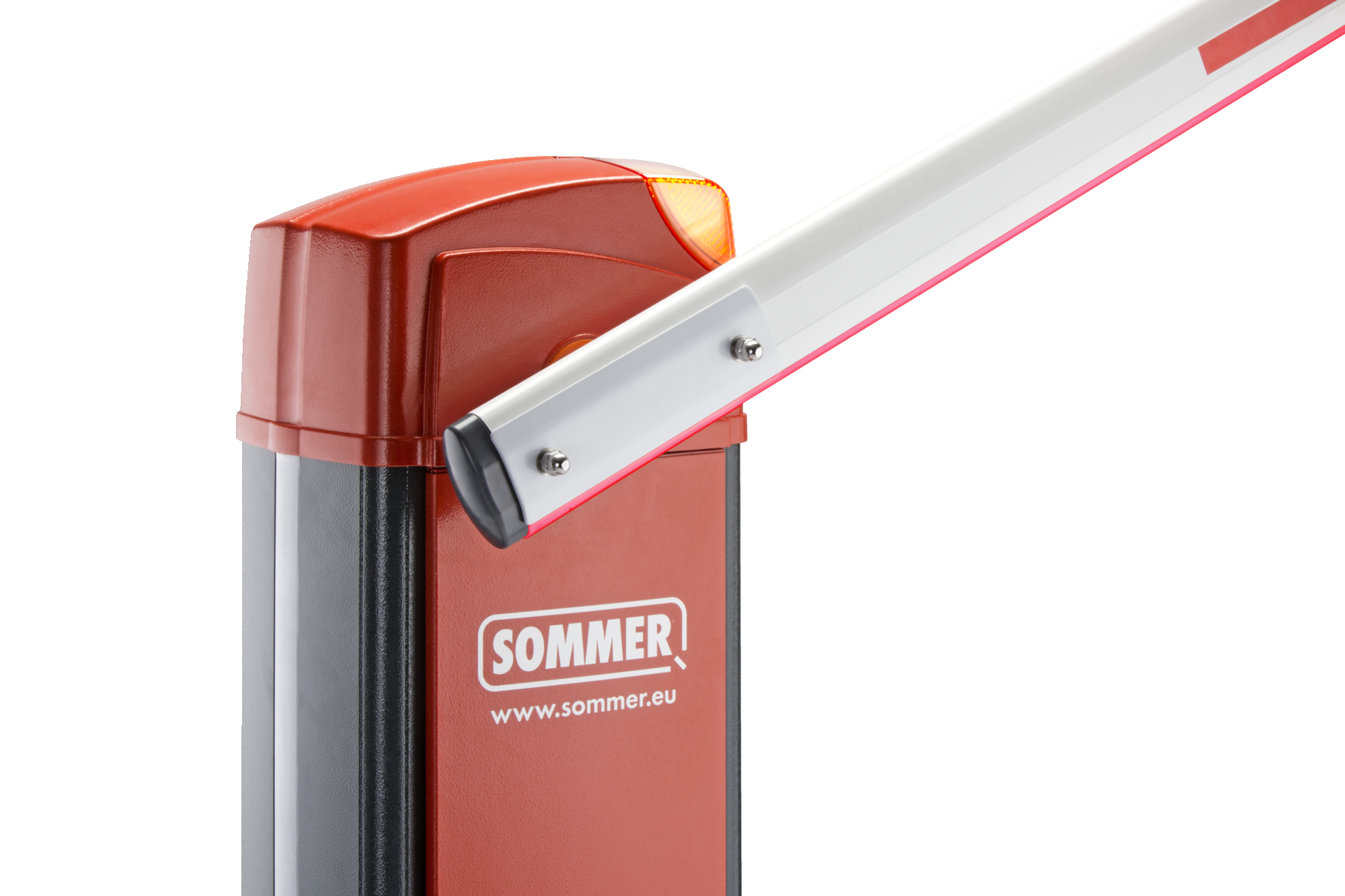

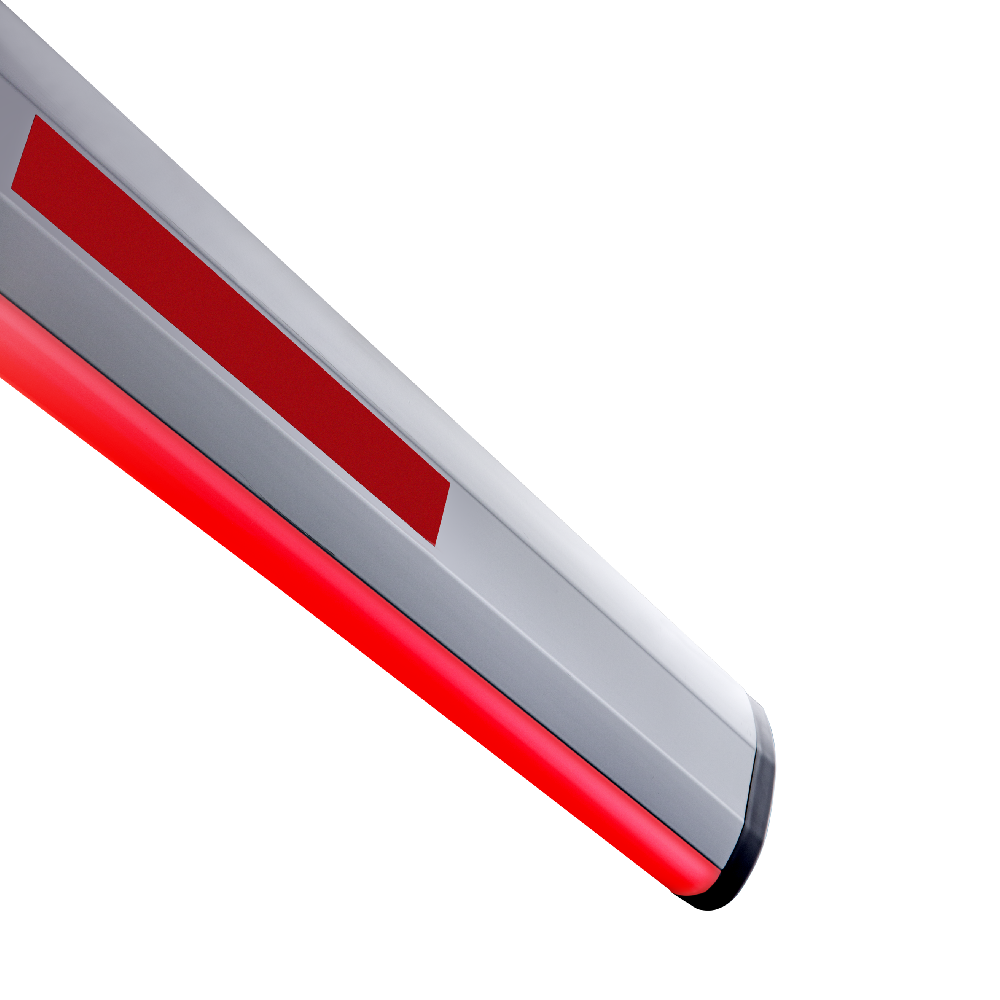

Schrankenbaum 500 LED
- Kompatibel mit ASB-Alu
- Schrankenbaumlänge mit 5 m
- Schrankenbaum mit roter und grüner LED‑Beleuchtung für optimale Sicherheit
- Ovales Aluminiumprofil
- Querschnitt: 44 × 100 mm
- Maximale Stabilität und minimaler Widerstand gegen Windlast aufgrund der ovalen Schrankenbaumform
- Die Schrankenbaumlänge kann direkt vor Ort
individuell gekürzt werden.
Für eine Ampelfunktion wird das optional erhältliche Relay benötigt.
Häufig gestellte Fragen
Die Montage- und Betriebsanleitung der Schranken kann im Download-Portal heruntergeladen werden.
Die smarten Schranken können mit optionalem Zubehör über ein Smartphone, Tablet oder PC angesteuert werden. Um die Schranken per Smart Home bedienen zu können, wird die Smart-Home-Lösung SOMweb benötigt.
Schranken können nur mit angeschlossener Lichtschranke betrieben werden.
Mit dem optionalen HomeLink Funkempfängermodul sind die Schranken mit HomeLink kompatibel.
Zusätzlich zur Induktionsschleife wird ein Induktionsschleifendetektor benötigt. Die Induktionsschleife wird an den Induktionsschleifendetektor angeschlossen. Der potentialfreie Ausgang des Induktionsschleifendetektors wird an die Anschlussklemme Induc. 1 (Objektschutz) oder Induc. 2 (zum Öffnen der Schranke) angeschlossen.
Soll der Schrankenbaum 500 LED dauerhaft rot oder grün leuchten, kann dieser direkt an die 12 V Anschlussklemme der Schrankensteuerung angeschlossen werden. Es wird nichts weiter benötigt.
Wenn mit dem Schrankenbaum eine Ampelfunktion realisiert werden soll, wird das optional erhältliche Relay (siehe Zusatzausstattung) benötigt.
Die Ampelfunktion sorgt dafür, dass der Schrankenbaum rot leuchtet, solange die Schranke geschlossen ist und eine Durchfahrt nicht möglich ist. Auch während des Öffnens und Schließens leuchtet die LED-Beleuchtung.
Ist die Schranke komplett geöffnet, wird die Beleuchtung durch das optional erhältliche Relay auf Grün umgeschaltet, um zu signalisieren, dass die Durchfahrt eines Fahrzeugs nun möglich ist.
Für eine Ampelfunktion wird das optional erhältliche Relay benötigt.
Es muss sichergestellt werden, dass mögliche Potentiale zwischen den beiden Schranken unterbunden werden. Hierzu wird bauseits ein Trennrelais benötigt.
Nein, die effektive Sperrbreite des Schrankenbaums ergibt sich aus der Schrankenbaumlänge abzüglich 30 cm.
Eine Pendelstütze oder einen Auflagepfosten wird ab einer Schrankenbaumlänge von 4 m benötigt.
In der Montage- und Betriebsanleitung findest du mögliche Störungen, Ursachen und die Behebung der Störung einer Schrankenanlage.
Wo finde ich den Reset-Taster?
Der Reset-Taster ist auf der Steuerung im oberen linken Bereich unterhalb der Aufschrift STATUS zu finden. In der Grafik wurde der Reset-Taster Rot markiert.
Reset der Sicherheitseinrichtungen
Grünen Reset-Taster 1 Sekunde drücken.
- Reset der angeschlossenen Sicherheitseinrichtungen
- Nachträglich angebrachte Sicherheitseinrichtungen werden erkannt
Kraftwerte löschen
Grünen Reset-Taster 5 Sekunden drücken, bis die grüne Status LED langsam blinkt.
- Kraftwerte sind jetzt gelöscht
Kraft- und Positionswerte löschen
Grünen Reset-Taster 10 Sekunden drücken, bis die grüne Status-LED schnell blinkt.
- Kraft- und Positionswerte sind jetzt gelöscht
Reset
Grünen Reset-Taster 15 Sekunden drücken, bis die grüne LED erlischt.
- Reset erfolgt
Um alle Parameter auf Werkseinstellung zurück zu setzten, wird ein SOMlink oder SOMlink S2 und ein WLAN-fähiges Endgerät benötigt.
Die Montage, Inbetriebnahme und Demontage der Schranken darf nur durch eine ausgebildete Fachkraft durchgeführt werden. Unsere Fachhändler leisten den perfekten und sicheren Rundum-Service für vollste Kundenzufriedenheit. Mit unserer Händlersuche kanst du einen Fachhändler in deiner Nähe finden.
Eine Schranke, Wegeschranke oder ein Schlagbaum, in Österreich ein Schranken, in der Schweiz eine Barriere, ist eine bauliche Vorrichtung zum Sperren eines Weges. Die Schranke besteht aus einem beweglichen Schrankenbaum und einem feststehenden Schrankenkörper. Der Schrankenbaum ragt über die Fahrbahn und versperrt somit die Zu- oder Ausfahrt.
Die Schranke öffnet sich nach oben, wenn der Zutritt gewährt wurde und schließt optional nach eingestellter Zeit automatisch. Für mehr Sicherheit beim Schließen sorgt eine automatische Hinderniserkennung. Beim Auftreffen auf ein Hindernis öffnet sich die Schranke automatisch und verhindert so, dass Fahrzeuge eingeklemmt werden.
Schrankenanlagen können per Funk, Smart Home oder anderen Zutrittssystemen gesteuert werden.
