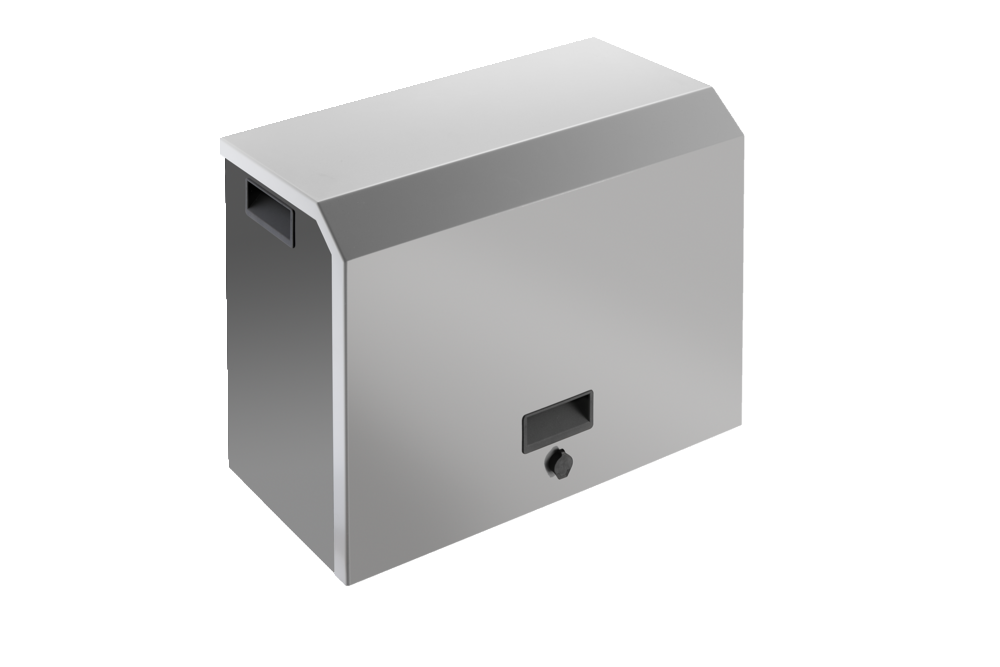

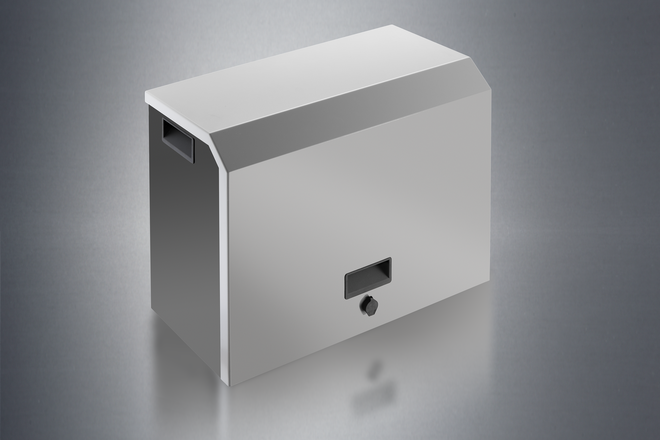

Schiebetorantrieb GIGAslide

GIGAslide

Der Schiebetorantrieb für schwere Tore

GIGAslide von SOMMER – der kraftvolle Schiebetorantrieb für private und industrielle Großtore bis 1.800 kg Gewicht und 14 m Laufweg, ideal für höchste Sicherheits- und Komfortansprüche.

Technische Daten

	GIGAslide 1800
Torgewicht max.	1.800 kg
Max. Laufweg	14.000 mm
Max. Öffnungsgeschwindigkeit	240 mm/s
Max. Drehmoment	120 Nm
Leistungsaufnahme (Standby)	13 W
Nennspannungsbereich 1	220-240 V
Nennfrequenz	50-60 Hz
Temperatur min.	-25 °C
Temperatur max.	65 °C
Schutzart	IP44
Funksystem	SOMloq2
Funkfrequenz	868,95 MHz
Funkspeicherplätze	40

GIGAslide 1800 Einzelantrieb

14.000 mm Max. Laufweg
1.800 kg Torgewicht max.
240 mm/s Max. Öffnungsgeschwindigkeit

Produktvorteile

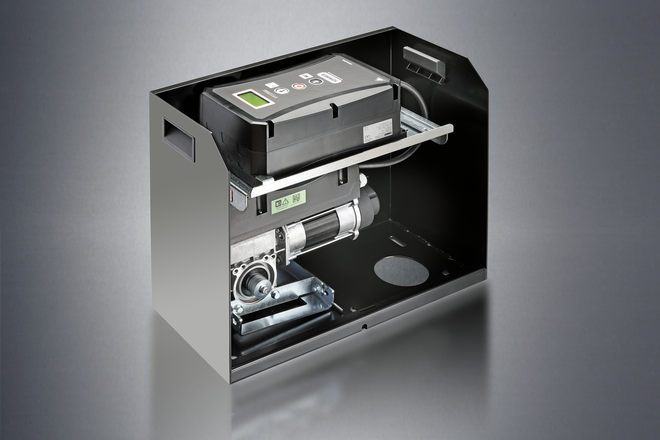

Automatiksteuerung GIGAcontrol A.

Steuerung, Anschlussklemmen und wesentliche Bedienelemente gut erreichbar
Display der Steuerung gut ablesbar
Arbeitshöhe angenehm beim Anschluss

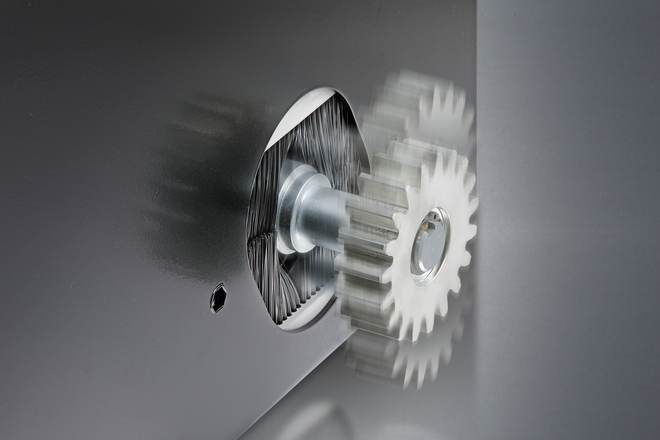

Einstellbare Antriebswelle

Zahnradhöhe einstellbar über Stellschraube und Drehpunkt
Einstellbereich 30 mm
Zahnradhöhe 130 mm (+/- 15mm)
Zahnradabstand in 4 Stufen einstellbar (40mm/ 46,7 mm/ 53,3 mm/ 60 mm)

Haltegriff

Haltegriffe an der Seite des Schiebetorantriebs erleichtern den Transport und das Handling auf der Baustelle.

Kabeleinlass im Unterboden

Kabeleinlass Ø 105 mm
großzügiges Platzangebot für die Kabelführung im Gehäuse

Eingriffschutz flexible einstellbar

Eingriffschutz in der Höhe einstellbare
Abstand Eingriffschutz parallel zum Wellenabstand in 4 Stufen einstellbar.

Einfache Demontage

Demontage der Motoreinheit inkl. Motorträger, Welle und Zahnrad möglich, große Öffnung auf der Rückseite zum durchtauchen des Zahnrades

Mehr Komfort & Sicherheit durch unser Funksystem

Mehr erfahren

Vorteile

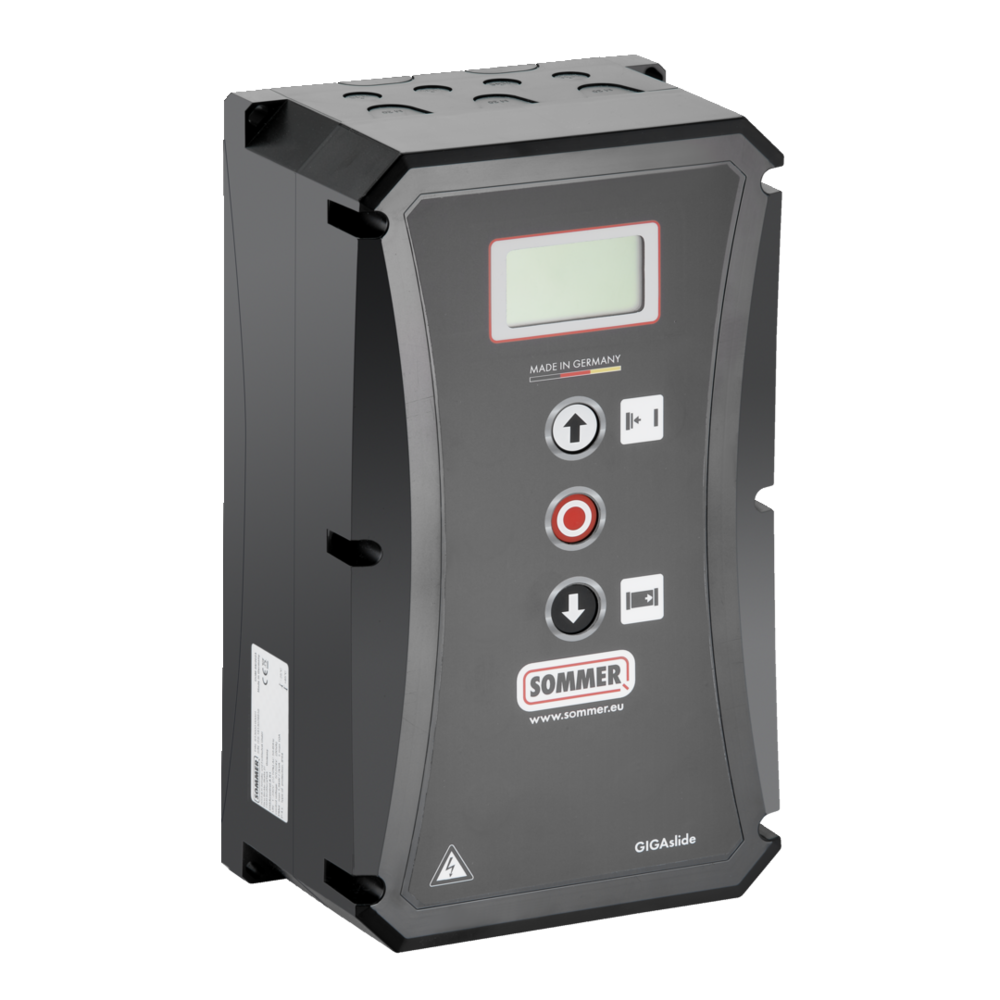

Automatiksteuerung
GIGAcontrol A

5-zeiliges LCD-Klartextdisplay serienmäßig
Zustands- und Fehleranzeige im Klartextdisplay
Drehrichtungserkennung und –anpassung
Automatische Erkennung und Zuweisung der Sicherheitselemente
Echtzeituhr
Programmierung über im Deckel integrierten Dreifachtaster, kein Öffnen der Steuerung notwendig
Zweifacher Passwortschutz
Steuerung und Programmierung des SOMMER Frequenzumrichters
Erkennung der steckbaren Module Ampel/Funk
Großzügiges Gehäuse mit viel Klemmraum

Anschlüsse

Anschlussmöglichkeiten
GIGAcontrol A

Externer Befehlsgeber (Auf/Stopp/ZU, Impulsbetrieb
2 x Sicherheitskontaktleiste 8k2 „Konfigurierbar“
2 x Sicherheitskontaktleise OSE „Konfigurierbar“
1 x 4 Draht- Lichtschranke „Konfigurierbar“
1 x 2 Draht- Lichtschranke „Konfigurierbar“
1 x Not Stopp (Sicherheitskreis)
3 x frei programmierbare Relais (potentialfrei)
Steckplatz für Induktionsschleifenmodul
Steckplatz für Ampelmodul
Steckplatz für Funkempfänger SOMup4 S2

Betriebsarten & Funktionen

Funktionen GIGAcontrol A

Betriebsart:
- Impuls AUF / ZU
- Impuls AUF / Totmann ZU
- Totmann AUF / ZU
- Gegenverkehr
Teilöffnung:
- Deaktiviert
- Aktiviert
Automatischer Zulauf:
- Automatisches schließen
- Automatisches öffnen
- Verkürzte OHZ
Ampelsteuerung:
- Vorwarnzeit Tor AUF
- Offenhaltezeit
- Vorwarnzeit Tor ZU
- Räumzeit
