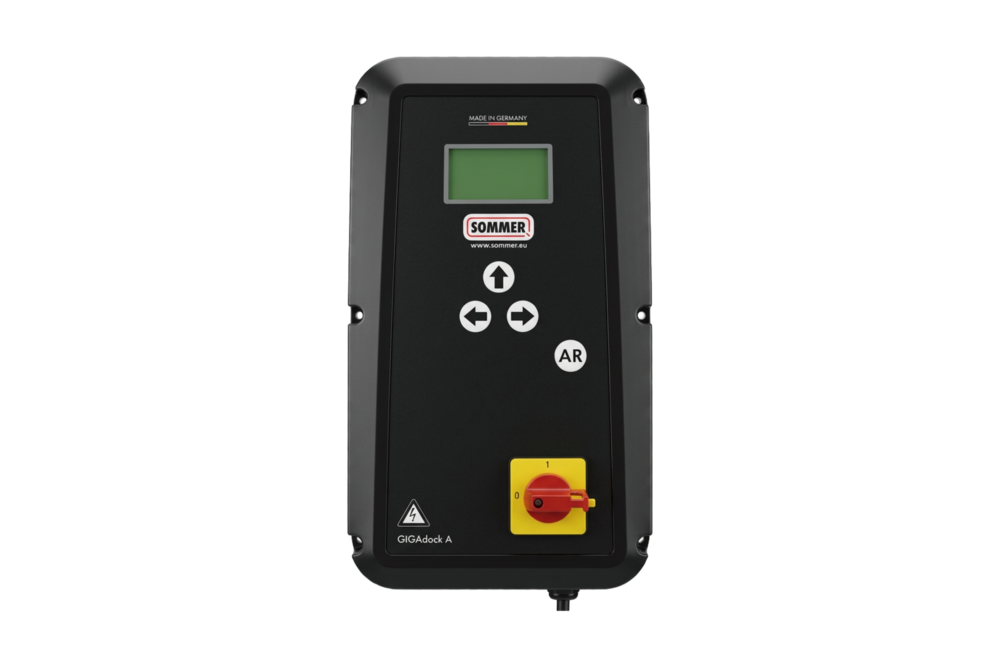

Verladesteuerungen GIGAdock

Vorteile der GIGAdock

Universell einsetzbar

Die GIGAdock eignet sich für unterschiedlichste Rampensysteme und kann sowohl in neuen als auch in bestehenden Verladeanlagen eingesetzt werden.

• Vorschubrampen mit 2 oder 3 Ventilen
• Klapplippenrampen mit 1 oder 2 Ventilen
• Geeignet für Neuanlagen und Modernisierungen
• Unterstützung von Hydraulikaggregaten mit 1~ oder 3~ Versorgung

Tor- und Rampensteuerung aus einer Hand

Durch die direkte Anbindung an Industrietorsteuerungen werden Prozesse automatisiert und die Sicherheit im Verladebetrieb erhöht.

• Automatisches Öffnen und Schließen des Industrietors
• Torverriegelung während des Rampenbetriebs
• Freigabe der Verladerampe erst bei geöffnetem Tor
• Reduzierung von Schäden durch Fehlbedienungen

Höchste Sicherheit beim Verladen

Die intelligente Überwachung unterstützt einen sicheren und kontrollierten Verladeprozess und sorgt für eine zuverlässige Abstimmung aller Komponenten.

• Anbindung von Radkeilsystemen
• Unterstützung von LKW-Anfahrsensoren
• Innen- und Außenampelsteuerung
• Alarm- und Warnsignale bei kritischen Zuständen
• Überwachung von Sicherheitsketten und Not-Aus-Einrichtungen

Flexible Erweiterungsmöglichkeiten

Die GIGAdock lässt sich flexibel an individuelle Anforderungen und unterschiedlichste Verladeanlagen anpassen.

• 11 verschiedene Ventilansteuerungen
• Frei programmierbare Eingänge
• Mehrere potenzialfreie Relaisausgänge
• Ansteuerung von Verladeleuchten mit 24 V oder 230 V
• Anbindung von Torabdichtungen und Sheltern
• USB-Schnittstelle für Softwareupdates

Produkt-Highlights

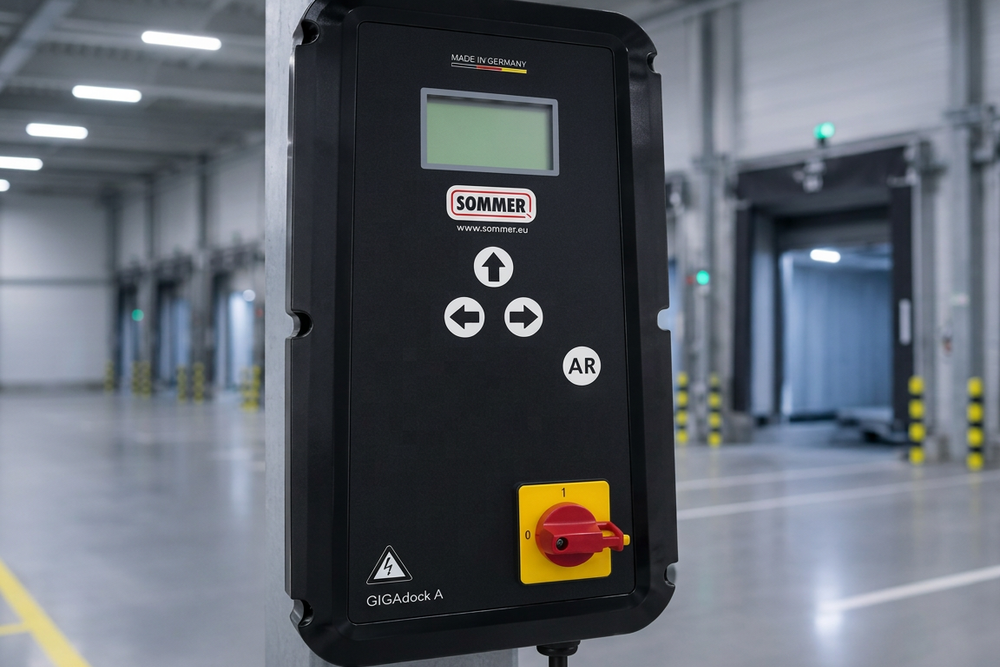

Intuitive Bedienung

Das beleuchtete Display mit klar strukturierter Menüführung ermöglicht eine schnelle Inbetriebnahme und einfache Konfiguration direkt an der Steuerung. Alle wichtigen Parameter können ohne zusätzliche Programmiergeräte eingestellt werden.

Intelligente Rampenlogik

Die GIGAdock unterstützt unterschiedliche Rampenkonzepte und Bewegungsabläufe. Fahrzeiten, Auto-Return-Funktionen und Sicherheitsparameter lassen sich individuell an die jeweilige Anwendung anpassen.

• Individuell konfigurierbare Betriebsabläufe
• Anpassbare Sicherheitsfunktionen
• Geeignet für Standard- und Sonderlösungen

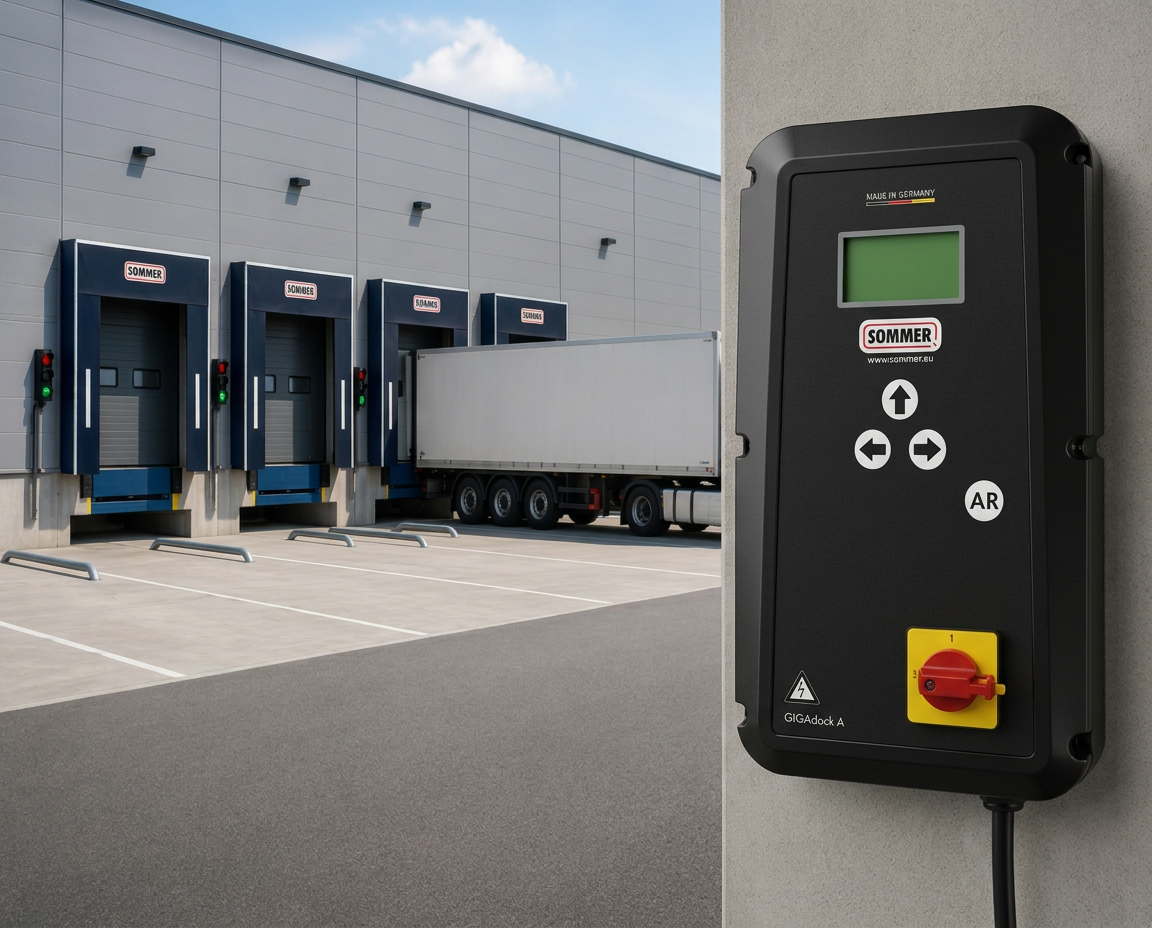

Perfekte Integration von Tor und Rampe

Die direkte Kommunikation zwischen Industrietor und Verladerampe automatisiert Abläufe und erhöht die Betriebssicherheit an der Verladestelle.

• Automatischer Auf-Befehl für das Tor
• Automatischer Zu-Befehl nach Abschluss der Verladung
• Torfreigabe nur bei sicherem Betriebszustand
• Vermeidung von Fehlbedienungen und Anlagenschäden

Integrierte Ampelsteuerung

Die integrierte Verkehrsführung sorgt für sichere Abläufe im Verladebereich und unterstützt Fahrer sowie Verladepersonal während des gesamten Verladeprozesses.

• Innen- und Außenampeln
• Automatische oder manuelle Freigaben
• LKW-Erkennung
• Klare Fahrer- und Verladerführung

Torabdichtungs- und Sheltersteuerung

Aufblasbare Torabdichtungen und motorisch betriebene Shelter können direkt über die GIGAdock gesteuert werden. Dadurch werden automatisierte Abläufe sowie eine verbesserte Energieeffizienz im Ladebereich unterstützt.

• Automatische und manuelle Bedienung
• Zeitgesteuerte Freigaben
• Verbesserter Wetterschutz
• Reduzierung von Energieverlusten

Technische Daten

• Betriebsspannung: 1~ 100–250 V AC / 3~ 230 V AC / 3~ 400 V AC
• Schaltleistung: max. 2,2 kW
• Steuerspannung24 V DC
• Schutzart: IP54, optional IP65
• Temperaturbereich: -25 °C bis +65 °C
• Gehäuseabmessungen: 350 × 200 × 135 mm
• USB-Schnittstelle: Ja
• Frei programmierbare Eingänge: Ja
• Relaisausgänge: Bis zu 7 Relaisfunktionen

Varianten der GIGAdock-Serie

GIGAdock A-H für Klapplippenrampen

Steuerungsvariante für Klapplippenrampen mit intuitiver Tastenbedienung und umfangreichen Konfigurationsmöglichkeiten.

GIGAdock A-T für Vorschubrampen

Steuerungsvariante für Vorschubrampen mit separater Vor-/Zurück-Funktion und erweiterten Einstellmöglichkeiten für Vorschublippensysteme.
