Drehtorantrieb twist UG

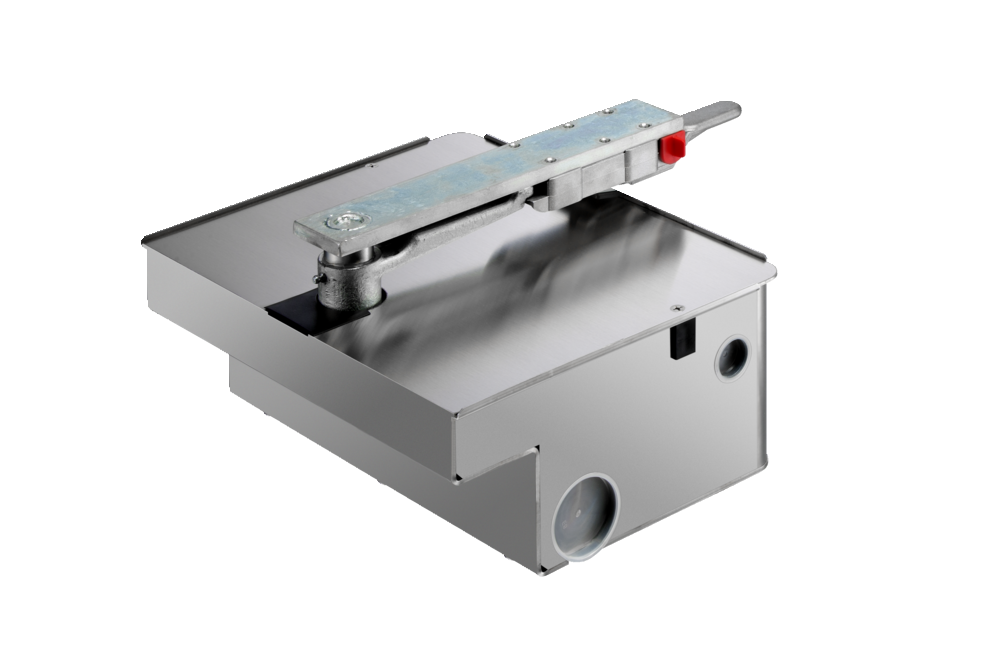

twist UG / twist UG+
Für Drehtore, bei denen der Antrieb nicht sichtbar sein soll

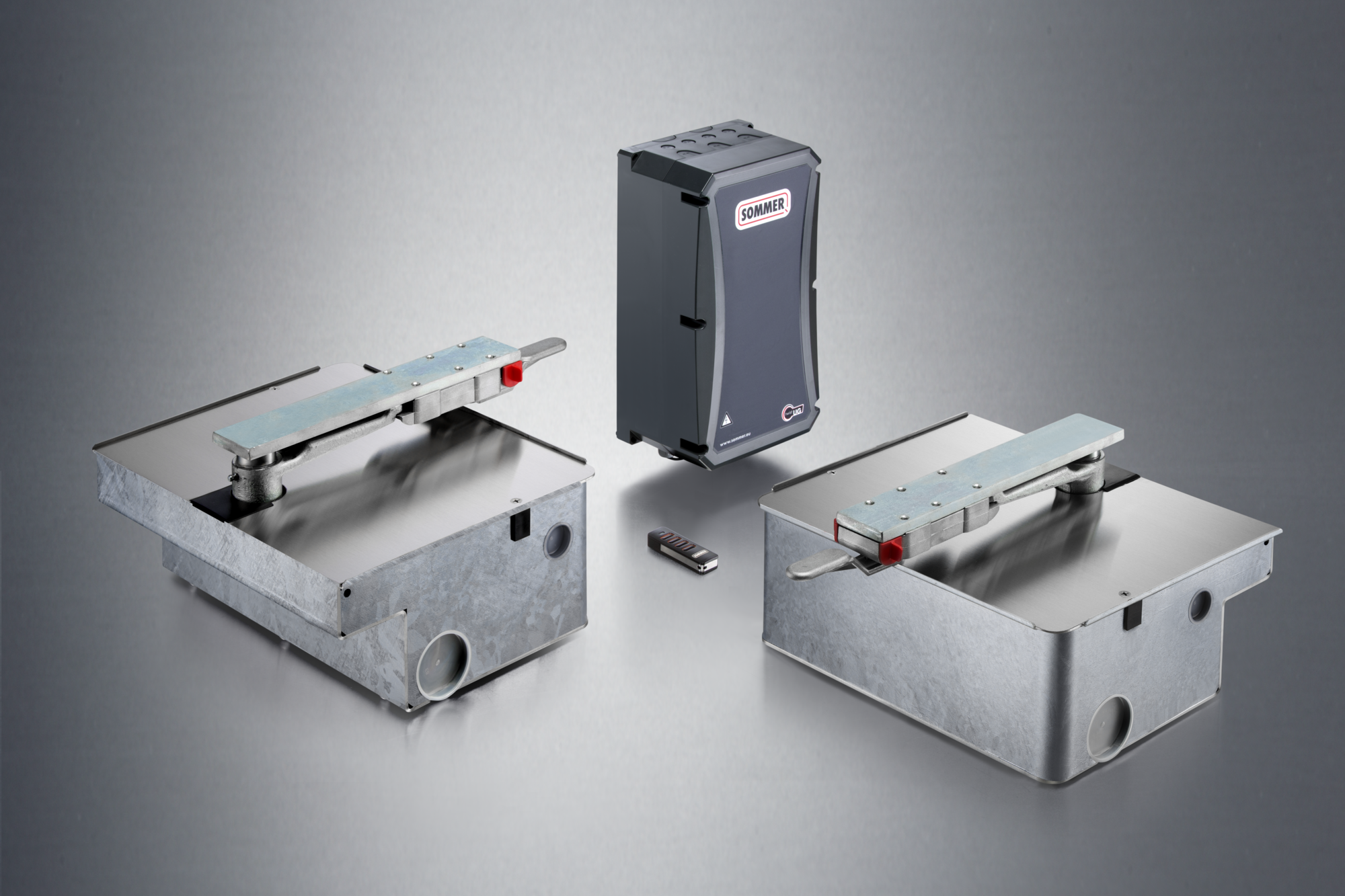

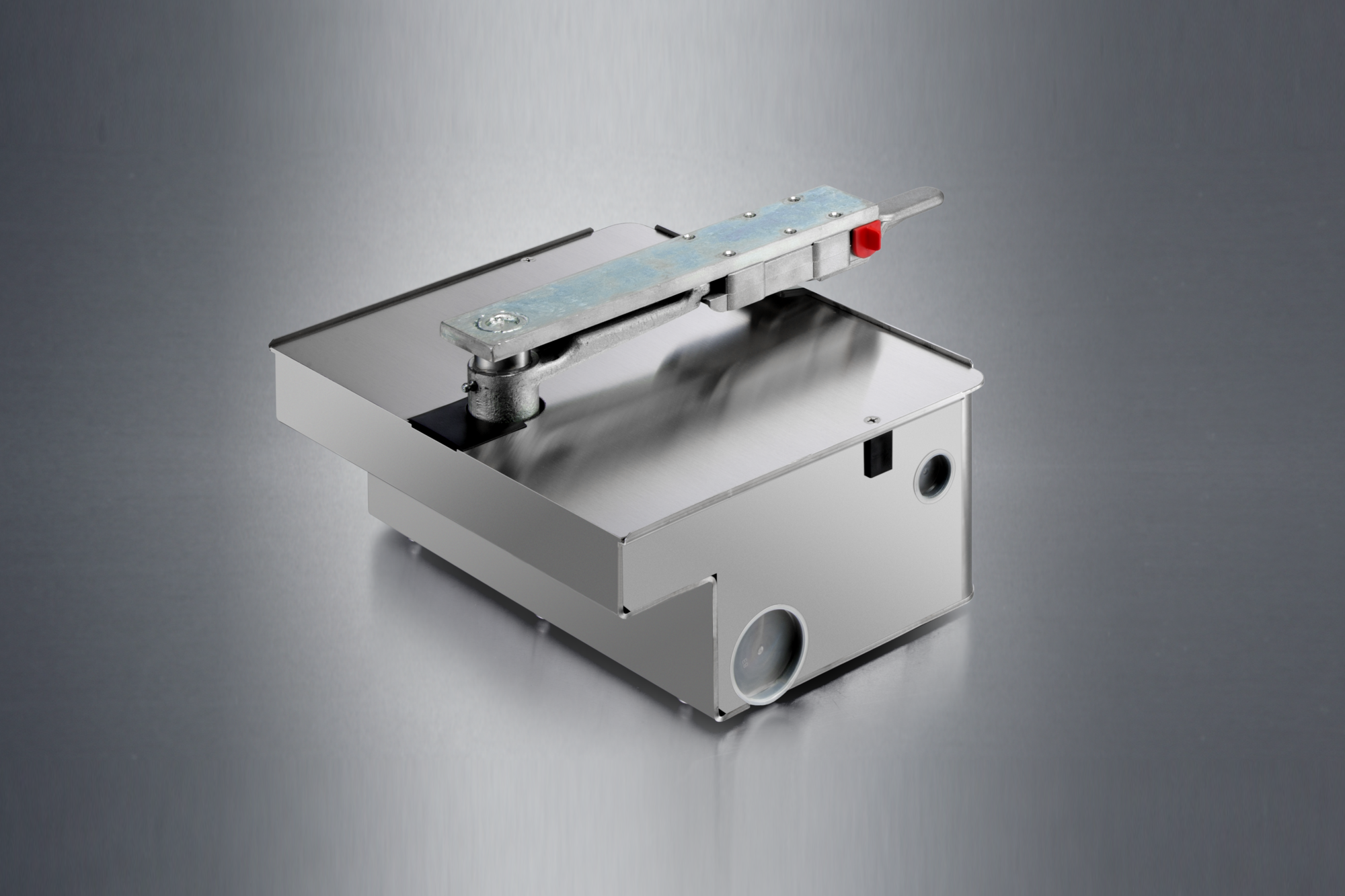

Der Unterflurantrieb twist UG von SOMMER vereint elegantes Design mit starker Leistung. Unsichtbar im Boden montiert, bewegt er Torflügel bis 3,5 m Breite und 350 kg Gewicht (UG+ bis 600 kg) – robust, sicher und ideal für private wie gewerbliche Tore.
Technische Daten
| twist UG | twist UG+ | |
|---|---|---|
| Max. Torflügelgewicht | 350 kg | 600 kg |
| Max. Torflügelbreite | 3.500 mm | 3.500 mm |
| Max. Torfüllung | 90 % | 90 % |
| Nennspannung | 220-240 V | 220-240 V |
| Nennfrequenz | 50-60 Hz | 50-60 Hz |
| Motorspannung | DC 24 V | DC 24 V |
| Max. Öffnungswinkel | 105 ° | 105 ° |
| Anzahl Funkkanäle | 4 | 4 |
| Einschaltdauer | ED 40% S3 | ED 40% S3 |
| Schutzart Antrieb | IP67 | IP67 |
| Schutzart Steuerung | IP65 | IP65 |
| Temperatur min. | -25 °C | -25 °C |
| Temperatur max. | 65 °C | 65 °C |
Produktvorteile
Flexibel
- 1- und 2-flügeliger Betrieb möglich
- voll- oder halbautomatisch Schließfunktion. Eine Verkürzung der Offenhaltezeit nach Durchfahrt ist möglich.
- Antrieb lässt sich in jeder Position manuell entriegeln. (z. B. bei Stromausfall)
Sicher
- bidirektionales Funksystem SOMloq2 (FM 868,95 MHz) garantiert Komfort und eine sichere Verschlüsselung
- zertifizierte Begrenzung der Schließkräfte nach EN 12453 durch elektronische Motorüberwachung
- abschließbare, mechanische Notentriegelung
- integrierte Auswerteeinheit für Sicherheitskontaktleiste
- optionale Sicherheitseinrichtungen problemlos anschließbar (z. B. Sicherheitskontaktleiste, Lichtschranke, elektrische Torflügelverriegelung, Warnlicht)
Innovativ
- getriebeschonender Soft-Start und Soft-Stop ohne Schubkraftverlust durch elektronische Motorüberwachung
- automatisierter Lernvorgang – Schnelles Einlernen der Endlagen und Betriebskräfte durch wenige Referenzfahrten
- vielseitige Einstellungsmöglichkeit und Serviceinformation mit dem Service-Interface SOMlink S2
Qualität
-
hochwertiger DC-Getriebemotor im Aluguss-Gehäuse mit Hall-Sensor
- witterungsbeständiges Gehäuse aus Edelstahl
Häufig gestellte Fragen
Die Montage- und Betriebsanleitung für den twist UG kann im Download-Portal heruntergeladen werden. Zur Anleitung
Die Drehtorantriebe twist UG und twist UG+ unterscheiden sich anhand des Torgewichts pro Flügel. Der twist UG ist für Drehtore mit einem Torflügelgewicht bis 350 kg und der twist UG+ für Drehtore mit einem Torflügelgewicht bis 600 kg.
Der Drehtorantrieb twist UG ist ideal für Drehtore, bei denen der Antrieb nicht sichtbar sein soll. Der Antrieb kann wahlweise zwischen oder vor den Torpfosten montiert werden. Es muss darauf geachtet werden, dass der Drehpunkt des Tores auch der Drehpunkt des Antriebs ist.
