Napęd do bram skrzydłowych twist 350
twist 350

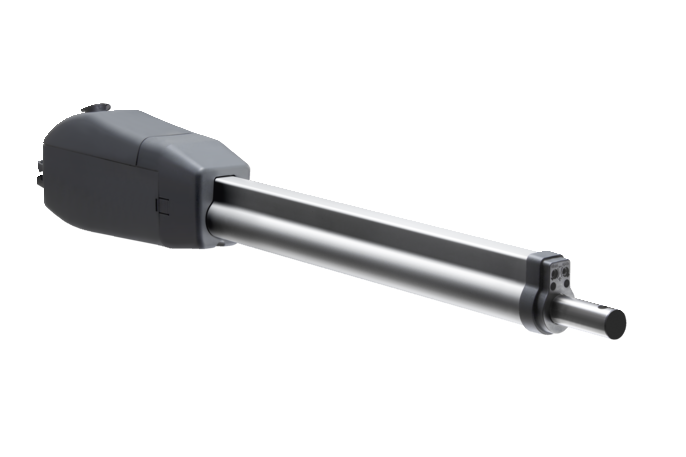

Mocny napęd do bram skrzydłowych do 4 m szerokości skrzydła lub 700 kg wagi
twist 350 firmy SOMMER to wyjątkowo mocny napęd do bram skrzydłowych, idealny do bram jedno- i dwuskrzydłowych o wadze do 700 kg lub szerokości skrzydła do 4 m, uniwersalny do montażu z prawej i lewej strony, z płynną pracą, wysokim poziomem bezpieczeństwa i inteligentnym sterowaniem.
Dane techniczne
| twist 350 | |
|---|---|
| Masa skrzydła bramy | 700 kg |
| Maks. szerokość skrzydła bramy | 4 000 mm |
| Maks. wypełnienie bramy | 100 % |
| Zakres napięcia znamionowego | 220-240 V |
| Częstotliwość znamionowa | 50-60 Hz |
| Napięcie silnika | DC 24 V |
| Maks. prędkość wysuwu | 18 mm/s |
| Maks. kąt otwarcia | 121 ° |
| Liczba kanałów radiowych | 2 |
| Czas włączenia wg S3 w % | ED 40% S3 |
| Stopień ochrony napędu | IP44 |
| Stopień kontroli ochrony | IP65 |
| Temperatura min. | -30 °C |
| Temperatura maks. | 70 °C |
Zalety produktu
Elastyczność
- uniwersalne zastosowanie dla DIN lewej i prawej strony
- do bram jedno- i dwuskrzydłowych, również w pracy mieszanej z twist 200 E/EL i twist XL
- możliwość stosowania także przy pełnych wypełnieniach bram
- odpowiedni do bram otwieranych na zewnątrz z odpowiednimi okuciami
- sterowanie mikroprocesorowe z wieloma funkcjami, np. tryb furtki, automatyczne zamykanie, regulowana prędkość i czas ostrzegania oraz reakcja na przeszkody
- interfejs do programatora TorMinal
- szybki montaż i łatwe podłączenie elektryczne
Bezpieczeństwo
- opatentowany system hamowania SOMMER zapewnia wysoką odporność – nawet przy obciążeniach do 2 ton
- samohamowny napęd bez zamka elektrycznego do 3,5 m
- ochrona dzięki elektronicznemu pomiarowi siły (DPS)
- możliwość ręcznego odblokowania w każdej pozycji
- złącza dla urządzeń bezpieczeństwa i urządzeń zewnętrznych (DC 24 V)
Innowacyjność
- nowoczesny, elegancki design
- kontrolowany soft start/stop bez utraty mocy
Określ wymiary A-B i ustaw pozycje końcowe
Napęd do bram skrzydłowych twist 200 E jest używany jako przykład, aby pokazać, jak określić wymiary A-B i jak ustawić pozycje końcowe. Schemat działania można przenieść na napędy do bram skrzydłowych twist M, twist ML, twist 200 EL, twist 350 oraz twist XL. Możliwe wymiary A-B można znaleźć w tabelach wymiarów A-B w odpowiednich instrukcjach montażu i obsługi. Pokazano, jak długość przesuwu można wydłużyć i skrócić za pomocą śrub regulacyjnych wyłączników krańcowych.
Okucia
W szczególnych przypadkach konieczne jest zastosowanie okuć specjalnych
Firma SOMMER oferuje rozwiązania nadające się do niemal każdego typu montażu. Począwszy od wersji ocynkowanych ogniowo, poprzez stal szlachetną aż do okuć bram nachylonych – nasze okucia nadają się do wszystkich rodzajów zastosowań.
Ogranicza to zakres pracochłonnych prac montażowych do minimum. Zapewnia to niższe koszty.
