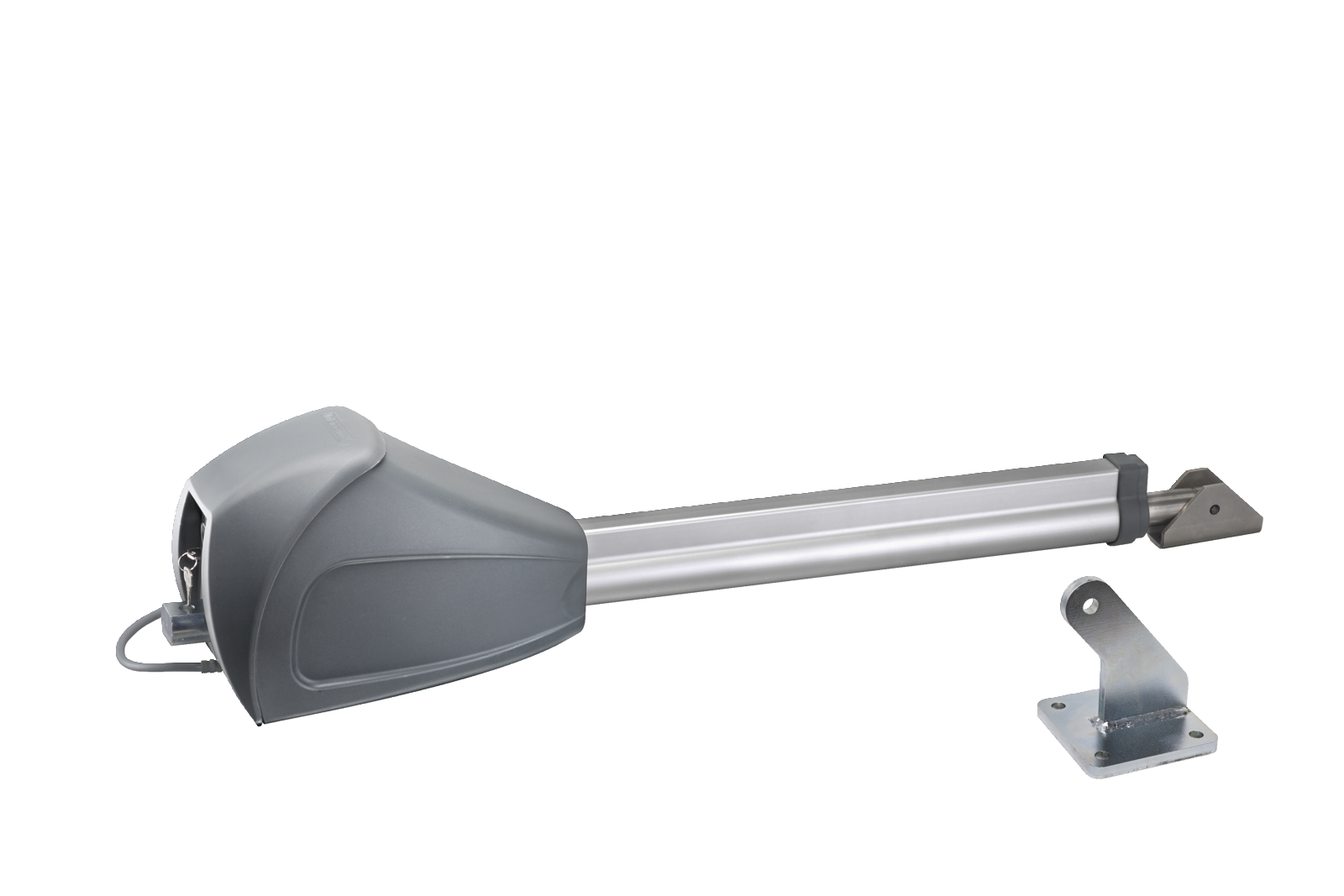

Napędy do bram skrzydłowych twist XL
Numer artykułu: 3280V000
Masa skrzydła bramy
1 100 kg
Maks. szerokość skrzydła bramy
7 000 mm
Maks. nachylenie bramy
10 %
Maks. wypełnienie bramy
100 %
Zakres napięcia znamionowego
220-240 V
Częstotliwość znamionowa
50-60 Hz
Napięcie silnika
DC 24 V
Maks. prędkość wysuwu
20 mm/s
Maks. kąt otwarcia
110 °
Liczba kanałów radiowych
2
Czas włączenia wg S3 w %
ED 40% S3
Stopień ochrony napędu
IP44
Stopień kontroli ochrony
IP65
Temperatura min.
-25 °C
Temperatura maks.
70 °C
- twist XL swing gate operator, 1-leaf (can be used universally for DIN left and DIN right)
- Post and gate leaf fitting
- Please order control unit separately
Język
angielski, węgierski, włoski, niderlandzki, polski, rosyjski, szwedzki
angielski, węgierski, włoski, niderlandzki, polski, rosyjski, szwedzki
Typ
PDF
Rozmiar
420.46 KB
420.46 KB
Język
polski
polski
Typ
PDF
Rozmiar
10.69 MB
10.69 MB
Język
niemiecki, angielski, francuski, włoski, hiszpański, polski, węgierski, rosyjski, szwedzki, chiński, niderlandzki
niemiecki, angielski, francuski, włoski, hiszpański, polski, węgierski, rosyjski, szwedzki, chiński, niderlandzki
Typ
ZIP
ZIP
Rozmiar
8.99 MB
8.99 MB
Język
angielski
angielski
Typ
PDF
Rozmiar
10.65 MB
10.65 MB
Język
angielski, niemiecki, włoski, francuski, hiszpański
angielski, niemiecki, włoski, francuski, hiszpański
Typ
PDF
Rozmiar
269.37 KB
269.37 KB
Bezpotencjałowy styk przekaźnika
Gniazdo Memo
Podłączanie fotokomórki 2-żyłowej
Podłączanie fotokomórki 4-żyłowej
Podłączenie lampy ostrzegawczej
Wejście dla listwy bezpieczeństwa: tylko z zewnętrzną jednostką analizującą
Wyjście DC
Wyjście sterujące dla zamka elektromagnetycznego
Automatyczne zamykanie
Czas ostrzeżenia wstępnego
Definiuje OTWÓRZ/ZAMKNIJ
Funkcja czuwaka (Totmann)
Funkcja furtki
Łagodny start/zatrzymanie
Ochrona przed wypadkami: wyłączenie zasilania
Półautomatyczne zamykanie
Sterowanie konfigurowalne: Torminal
Tryb impulsowy
Wysprzęglenie awaryjne
