Übersicht Anschlusspläne für 2-Draht-Lichtschranke

Anschlusspläne schnell über Produktkategorien finden

Wie wird eine Zweidraht-Lichtschranke an einer Steuerung von SOMMER angeschlossen? In unseren Anschlussplänen zeigen wir dir, wie du die Sicherheitseinrichtung richtig anschließt. Wähle bitte eine Produktkategorie, um den Anschlussplan für eine 2-Draht-Lichtschranke deines Produkts zu finden.

Anschlusspläne für Garagentorantriebe
Anschlusspläne für Tiefgaragentorantriebe
Anschlusspläne für Drehtorantriebe
Anschlusspläne für Schiebetorantriebe
Anschlusspläne für Industrietorantriebe
Anschlusspläne für Rolltorsteuerungen
Anschlusspläne für Schranken

Anschlusspläne für 2-Draht-Lichtschranke: Garagentorantriebe

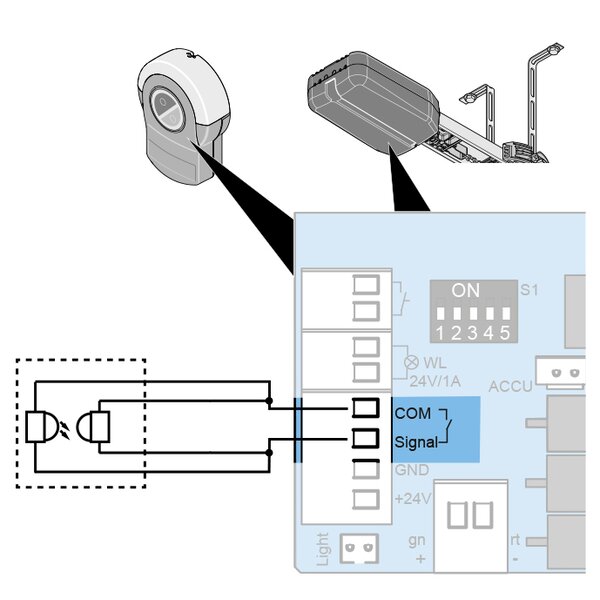

Anschlussplan 2-Draht-Lichtschranke für SOMMER base+ / SOMMER pro+

SOMMER base+ / SOMMER pro+

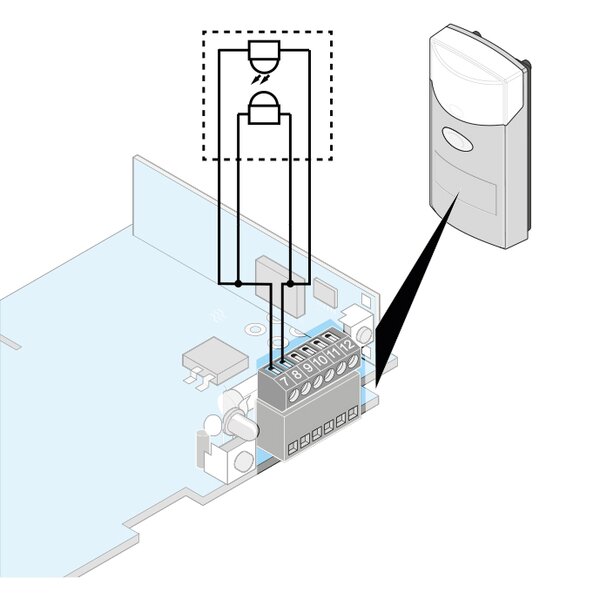

Anschlussplan 2-Draht-Lichtschranke für duo rapido+

duo rapido+

Anschlusspläne für 2-Draht-Lichtschranke: Tiefgaragentorantriebe

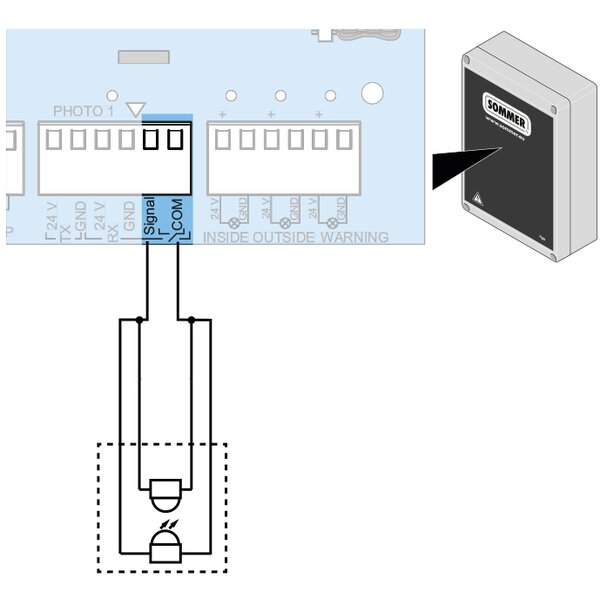

Anschlussplan 2-Draht-Lichtschranke für SOMMER tiga / tiga+

SOMMER tiga / tiga+

Anschlusspläne für 2-Draht-Lichtschranke: Drehtorantriebe

Um eine korrekte Funktion zu gewährleisten, müssen Lichtschranken und Sicherheitseinrichtungen vor der ersten Inbetriebnahme korrekt montiert, ausgerichtet und angeschlossen sein. Im Lieferumfang des Torantriebs ist eine 2-Draht-Lichtschranke enthalten.

Zusätzliche Lichtschranken können erworben werden. Die Steuerung hat 2 Anschlüsse für Lichtschranken in 2-Draht- oder 4-Draht-Technik. Kombinationen sind möglich. Empfohlen wird, die Lichtschranke in einer Höhe bis zu 300 mm zu montieren. Aus Gründen des Sachschutzes kann es notwendig sein, beispielsweise innen und außen in einer Höhe von 600 mm eine zusätzliche Lichtschranke zu montieren. Reihenschaltungen von Lichtschranken können nur bei Lichtschranken in 4-Draht-Technik vorgenommen werden. Positionen der Lichtschranken an der Toranlage siehe Anwendungsbeispiel im Kapitel „3.1 Der Antrieb und sein Funktionsprinzip“ der Montage- und Betriebsanleitung.

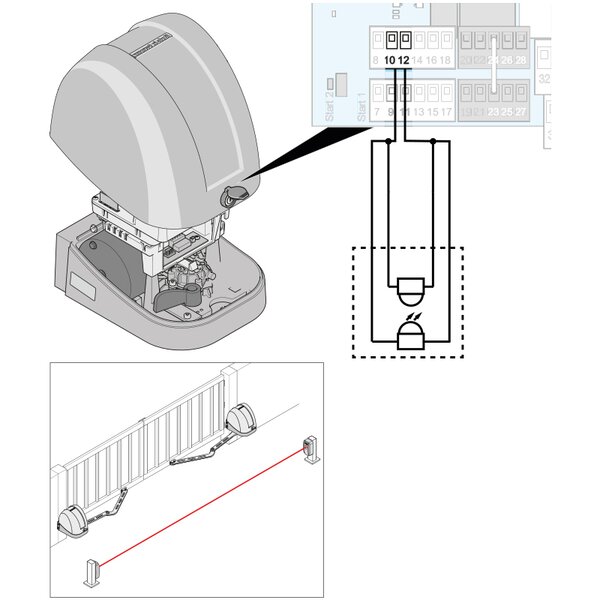

Anschlussplan 2-Draht-Lichtschranke innen für twist AM
Lichtschranke innen

twist AM

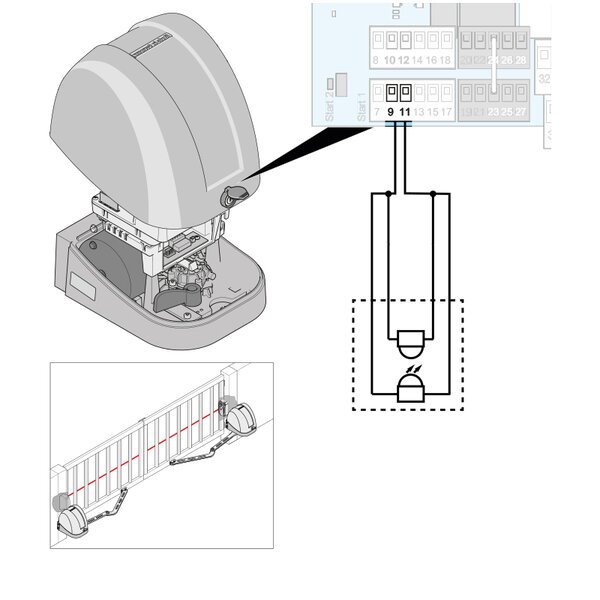

Anschlussplan 2-Draht-Lichtschranke außen für twist AM
Lichtschranke außen

twist AM

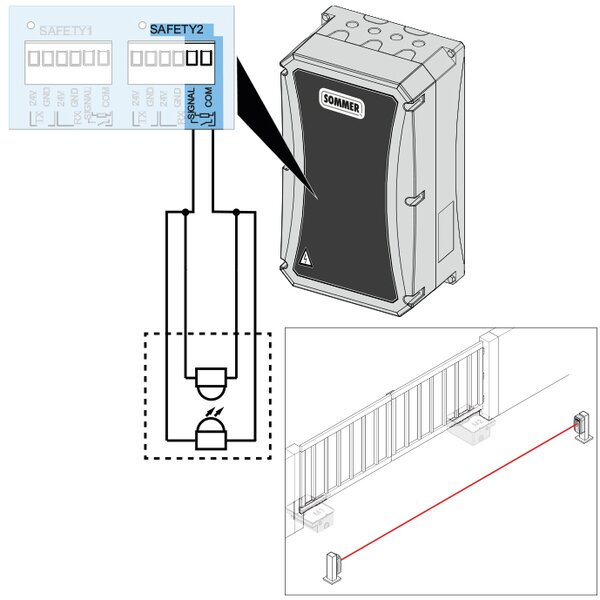

Anschlussplan 2-Draht-Lichtschranke innen für twist UG
Lichtschranke innen

twist UG

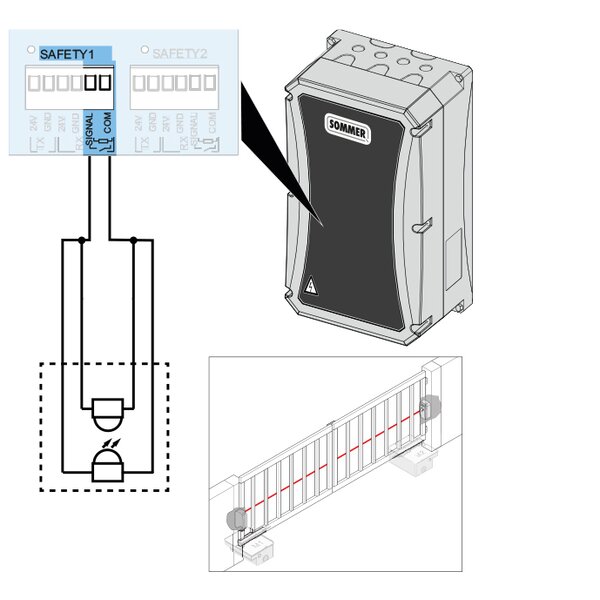

Anschlussplan 2-Draht-Lichtschranke außen für twist UG
Lichtschranke außen

twist UG

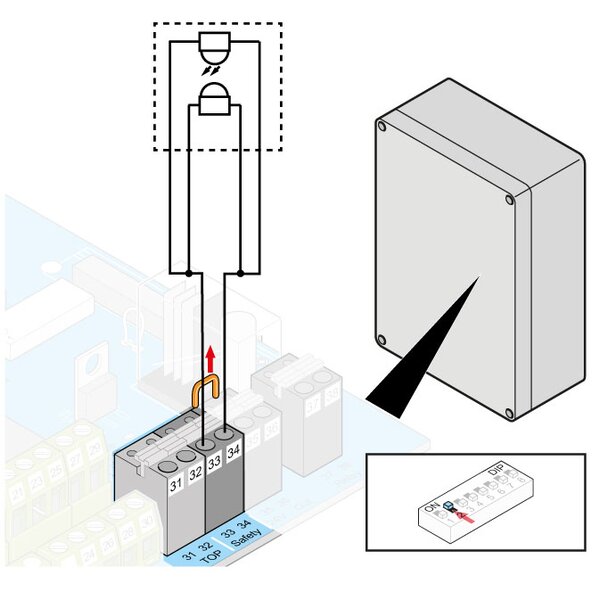

Anschlussplan 2-Draht-Lichtschranke für twist 350 /  twist rapido 350 / twist XL

twist 350 /  twist rapido 350 / twist XL

Anschlusspläne für 2-Draht-Lichtschranke: Schiebetorantriebe

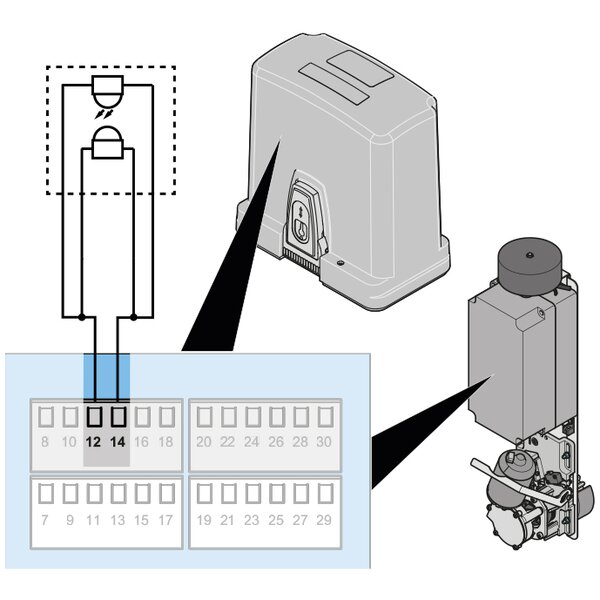

Anschlussplan 2-Draht-Lichtschranke für RUNner / RUNner+ / SP 900 / S900

RUNner / RUNner+ / SP 900 / S900

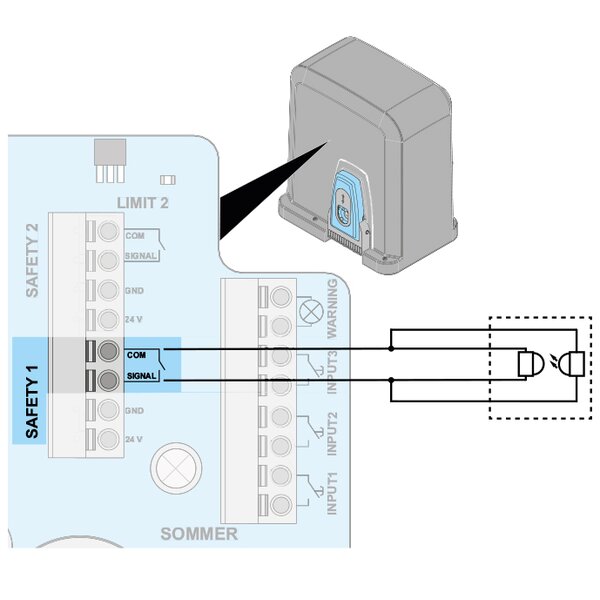

Anschlussplan 2-Draht-Lichtschranke für STArter S2 / STArter S2+

STArter S2 / STArter S2+

Anschlusspläne für 2-Draht-Lichtschranke: Industrietorantriebe

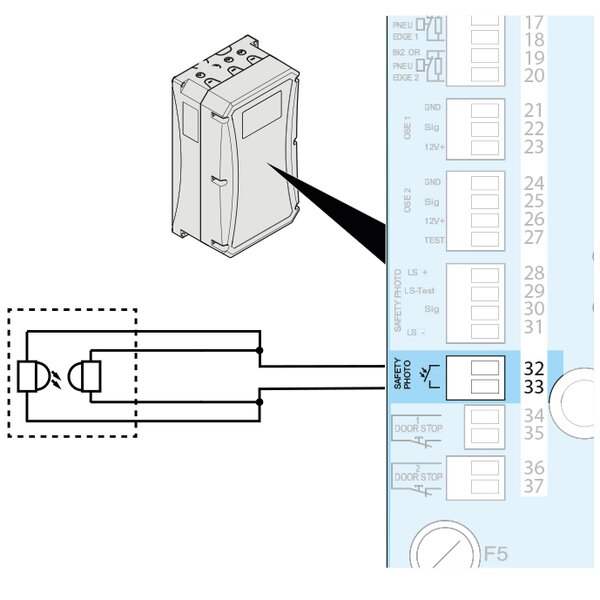

Anschlussplan 2-Draht-Lichtschranke für GIGAcontrol A

GIGAcontrol A

Anschlussplan 2-Draht-Lichtschranke für GIGAcontrol TA

GIGAcontrol TA

Anschlusspläne für 2-Draht-Lichtschranke: Rolltorsteuerungen

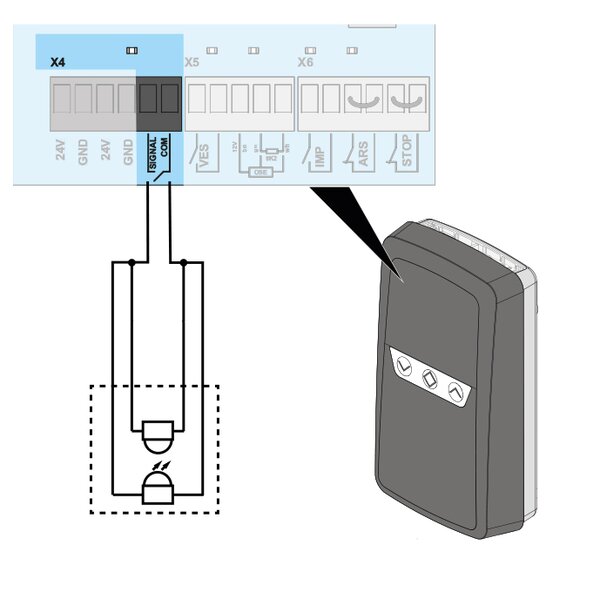

Anschlussplan 2-Draht-Lichtschranke für RDC Vision+

RDC Vision+

Anschlusspläne für 2-Draht-Lichtschranke: Schranken

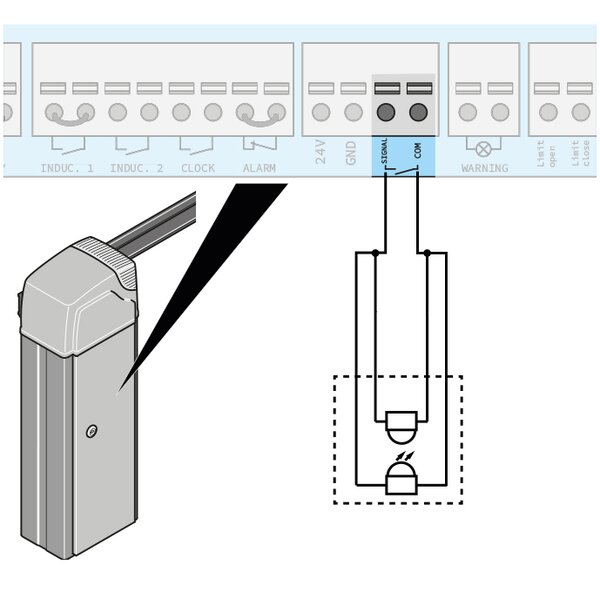

Anschlussplan 2-Draht-Lichtschranke für ASB Schranken

ASB Schranken
