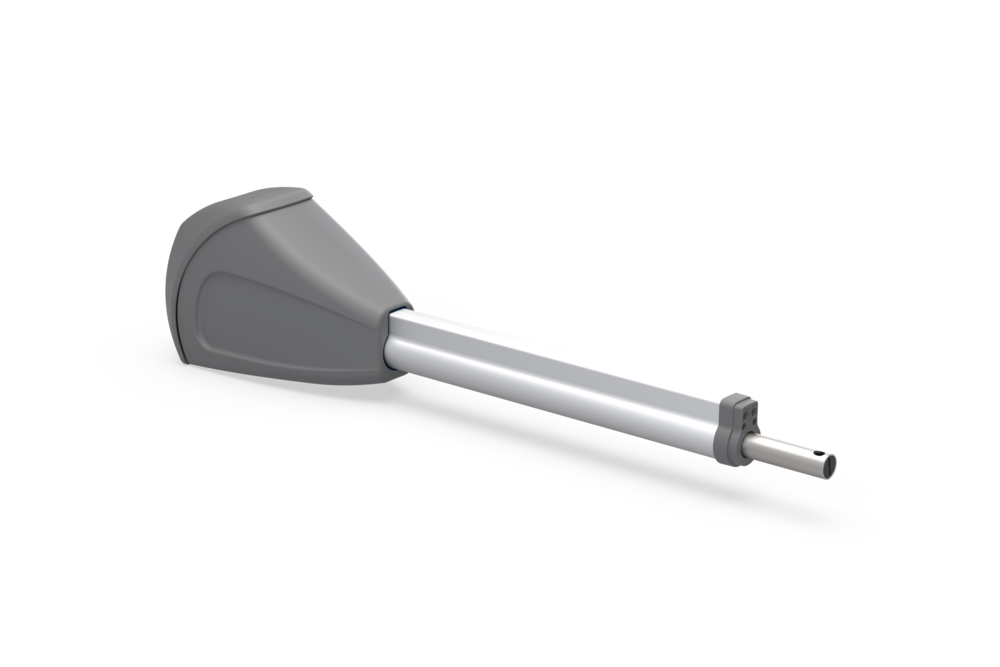

Привод распашных ворот twist XL
twist XL
Сверхмощный привод распашных ворот для крупных ворот до 7 м ширины створки
twist XL от SOMMER — это чрезвычайно мощный привод распашных ворот для ворот большого размера: до 1100 кг веса створки или 7 м ширины, с плавным ходом, электронным контролем усилия и универсальным применением для левого и правого открывания, а также для одно- и двустворчатых ворот.
Технические характеристики
| twist XL | |
|---|---|
| Макс. вес ворот | 1 100 kg |
| Максимальная ширина створки ворот | 7 000 mm |
| Максимальный наклон ворот | 10 % |
| Максимальное заполнение ворот | 100 % |
| Напряжение | 220-240 V |
| Номинальная частота | 50-60 Hz |
| напряжение двигателя | DC 24 V |
| Максимальная скорость тяги | 20 mm/s |
| Максимальный угол раскрытия | 110 ° |
| Количество радиоканалов | 2 |
| Продолжительность включения по S3 в % | ED 40% S3 |
| Степень защиты привода | IP44 |
| Контроль степени защиты | IP65 |
| температура мин. | -25 °C |
| температура макс. | 70 °C |
система управления twist XL
- в корпусе (IP 65)
- приемник радиосигналовSOMup4 FM 868,95 МГц (SOMloq2), вставной
- 4-командный пульт ДУ Pearl Vibe (# 4019V000)
система управления twist XXL
- в большом корпусе (IP 67)
- с защитой от прикосновения
- предварительно установленный главный выключатель
- приемник радиосигналовSOMup4 FM 868,95 МГц (SOMloq2), вставной
- 4-командный пульт ДУ Pearl Vibe (# 4019V000)
Преимущества продукта
Гибкость
- универсально подходит для DIN левого и правого открывания
- для одно- и двустворчатых ворот, а также совместим с twist M / ML и twist 350
- подходит для ворот с закрытым заполнением
- подходит для наружного открывания
- микропроцессорное управление с широкими настройками: режим калитки, автозакрытие, скорость и реакция на препятствия
- интерфейс для TorMinal
- быстрая установка и подключение
Безопасность
- запатентованная тормозная система SOMMER выдерживает нагрузки до 3 тонн
- самоблокирующийся без замка до 5 м
- электронная защита DPS
- ручная разблокировка в любом положении
- подключение устройств безопасности и внешних систем (DC 24 В)
Инновации
- плавный пуск и остановка без потери мощности
- бережное движение благодаря пружинному ходовому винту
Определить размеры A-B и задать конечные положения
Привод распашных ворот twist 200 E используется в качестве примера, чтобы показать, как определить размеры A-B и как установить конечные положения. Схема может быть перенесена на приводы распашных ворот Twist M, Twist ML, Twist 200 EL, Twist 350 и Twist XL. Возможные размеры A-B можно найти в таблицах размеров A-B соответствующих инструкций по монтажу и эксплуатации. Показано, как можно увеличивать и уменьшать длину хода с помощью установочных винтов.
Воротные приборы
В особых монтажных ситуациях могут потребоваться специальные воротные приборы
Компания SOMMER предложит Вам правильный прибор стойки ворот почти для любой монтажной ситуации. Мы работаем во всех областях - от изделий, полученных путем горячего цинкования, до продукции из нержавеющей стали для воротных приборов с верхним наклоном.
Это сводит к минимуму трудоемкие монтажные работы. Это экономит расходы.
