Die Anforderungen an Sicherheitseinrichtungen in kraftbetätigten Toranlagen haben sich mit der Überarbeitung der EN 12453 deutlich verändert. Im Fokus steht dabei die zuverlässige Überwachung sicherheitsrelevanter Komponenten und die frühzeitige Erkennung von Fehlern im Sicherheitskreis.

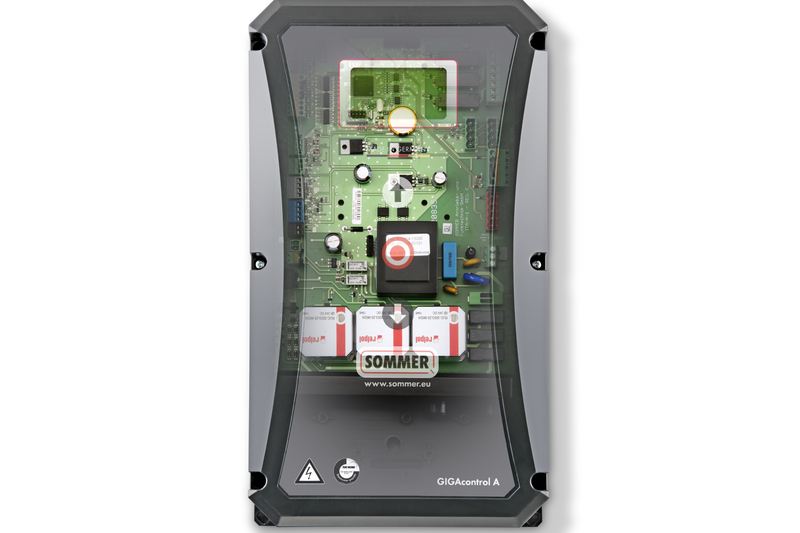

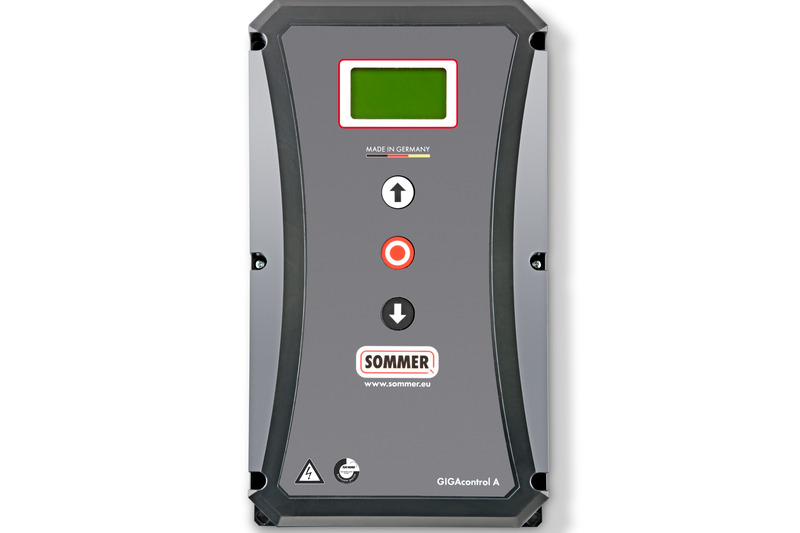

Deshalb kommen heute zunehmend Schlaffseil- und Schlupftürschalter mit Kurzschluss- beziehungsweise Querschlussüberwachung zum Einsatz. Die GIGAcontrol A von SOMMER unterstützt sowohl klassische Sicherheitsschalter mit Öffnerkontakt als auch moderne Sicherheitsschalter mit 8,2-kΩ-Überwachung.
Warum wird eine Querschlussüberwachung benötigt?
In vielen bestehenden Toranlagen sind Schlaffseil- oder Schlupftürschalter mit einfachen Öffnerkontakten (N.C.-Kontakten) installiert. Diese können weiterhin an der GIGAcontrol A angeschlossen und ausgewertet werden.
Moderne Sicherheitsanforderungen gehen jedoch einen Schritt weiter. Insbesondere bei Sicherheitseinrichtungen, die über bewegliche Leitungen angeschlossen werden, ist eine zusätzliche Fehlererkennung erforderlich. Typischerweise betrifft dies das Spiralkabel zwischen Tor und Steuerung.
Ein Querschluss beschreibt einen unerwünschten elektrischen Kontakt zwischen zwei Leitungen. Solche Fehler können beispielsweise durch mechanische Belastungen, Verschleiß oder Beschädigungen von Kabeln entstehen. Werden diese Fehler nicht erkannt, kann die Funktionsfähigkeit der Sicherheitskette beeinträchtigt werden.
Querschlussüberwachte Sicherheitsschalter ermöglichen eine erweiterte Überwachung des Sicherheitskreises und erkennen zusätzliche Fehlerzustände frühzeitig. Dadurch wird die Betriebssicherheit von Industrietoranlagen erhöht.
Unterstützung von 8,2-kΩ-Sicherheitsschaltern
Für Anwendungen mit Querschlussüberwachung unterstützt die GIGAcontrol A Sicherheitsschalter mit 8,2-kΩ-Widerstand.
Damit eignet sich die Steuerung sowohl für Modernisierungen bestehender Anlagen als auch für neue Toranlagen, bei denen aktuelle Sicherheitsanforderungen berücksichtigt werden müssen.
Unterstützte Sicherheitseinrichtungen an der GIGAcontrol A
- Schlaffseilschalter mit N.C.-Kontakt
- Schlupftürschalter mit N.C.-Kontakt
- Schlaffseilschalter mit 8,2-kΩ-Widerstand
- Schlupftürschalter mit 8,2-kΩ-Widerstand
Einfache Integration in bestehende Anlagen
Für den Anschluss von Schlaffseil- und Schlupftürschaltern mit 8,2-kΩ-Widerstand steht ein separater Anschlussplan zur Verfügung. Dadurch können moderne Sicherheitsschalter problemlos in das Sicherheitskonzept der Toranlage integriert werden.
Die Kombination aus hoher Kompatibilität und Unterstützung aktueller Sicherheitsstandards macht die GIGAcontrol A zu einer flexiblen Lösung für Betreiber, Planer und Errichter von Industrietoranlagen.
Ausblick: GIGAcontrol A S2 erweitert die Möglichkeiten
Mit der Markteinführung der GIGAcontrol A S2 ab Herbst 2026 wird die Anbindung von Sicherheitseinrichtungen noch flexibler.
Die neue Steuerung unterstützt Widerstandswerte von 1 kΩ bis 30 kΩ und kann dadurch eine Vielzahl marktüblicher Sicherheitsschalter auswerten. Das eröffnet zusätzliche Möglichkeiten bei der Planung neuer Anlagen und bei der Modernisierung bestehender Torlösungen.
Fazit
Mit der Unterstützung von Schlaffseil- und Schlupftürschaltern mit 8,2-kΩ-Querschlussüberwachung erfüllt die GIGAcontrol A die Anforderungen moderner Industrietoranlagen. Gleichzeitig bleibt die Kompatibilität zu bestehenden Sicherheitsschaltern mit Öffnerkontakt erhalten. Das schafft Investitionssicherheit und ermöglicht den schrittweisen Übergang zu aktuellen Sicherheitsstandards.
